RC522 CHIP-এর ভূমিকা
MF RC522 হল একটি উচ্চ ইন্টিগ্রেটেড রিড-রাইট কার্ড চিপ যা 13.56MHz যোগাযোগহীন যোগাযোগে ব্যবহৃত হয়। এটি একটি নিম্ন-ভোল্টেজ, কম খরচে,ক্ষুদ্র আকারের যোগাযোগহীন পাঠ্য-লিখন কার্ড চিপ যা বুদ্ধিমান যন্ত্রপাতি এবং বহনযোগ্য হ্যান্ডহেল্ড ডিভাইসের গবেষণা ও উন্নয়নের জন্য একটি ভাল পছন্দ. এমএফ rc522 উন্নত মডুলেশন এবং ডিমডুলেশন ধারণাগুলি ব্যবহার করে 13.56MHz এ সমস্ত ধরণের প্যাসিভ অ-যোগাযোগ যোগাযোগ মোড এবং প্রোটোকলগুলিকে সম্পূর্ণরূপে সংহত করে।সমর্থন 14443a সামঞ্জস্যপূর্ণ ট্রান্সপন্ডার সংকেত. ডিজিটাল অংশটি আইএসও 14443a ফ্রেম এবং ত্রুটি সনাক্তকরণ প্রক্রিয়া করে। উপরন্তু, এটি Mifare সিরিজের পণ্যগুলি যাচাই করার জন্য দ্রুত ক্রিপ-টু-ওয়ান এনক্রিপশন অ্যালগরিদম সমর্থন করে।Mfrc522 মিফারে সিরিজের উচ্চ গতির যোগাযোগবিহীন যোগাযোগ সমর্থন করে, 424kbit / s পর্যন্ত দ্বিপাক্ষিক তথ্য সংক্রমণ হার সঙ্গে। 13.56MHz উচ্চ ইন্টিগ্রেশন রিড-রাইট কার্ড পরিবারের একটি নতুন সদস্য হিসাবে। এমএফ RC522 এমএফ RC500 এবং এমএফ rc530 সঙ্গে অনেক মিল আছে,কিন্তু এর অনেক বৈশিষ্ট্য এবং পার্থক্য রয়েছে. এটি হোস্ট কম্পিউটারের সাথে যোগাযোগের জন্য এসপিআই মোড ব্যবহার করে, যা তারের হ্রাস, পিসিবি বোর্ডের ভলিউম হ্রাস এবং ব্যয় হ্রাস করতে সহায়ক।

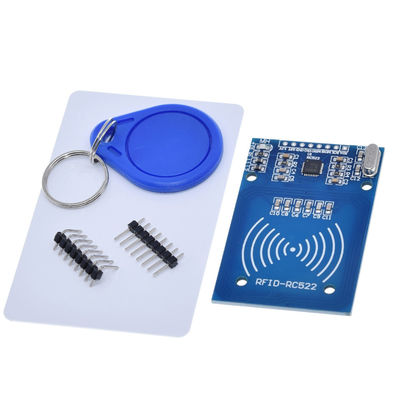

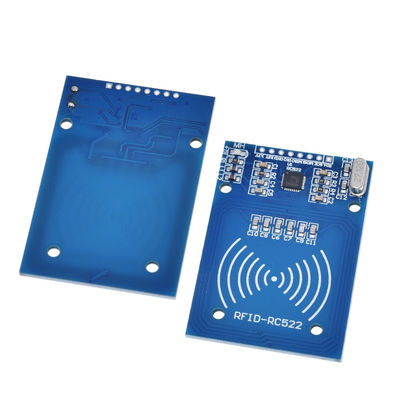

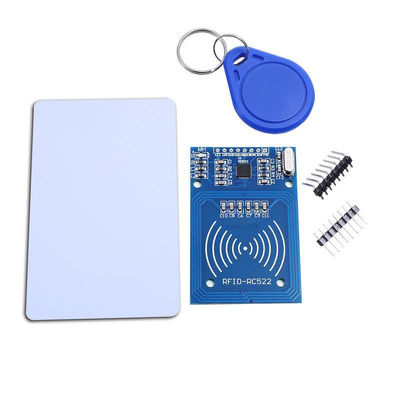

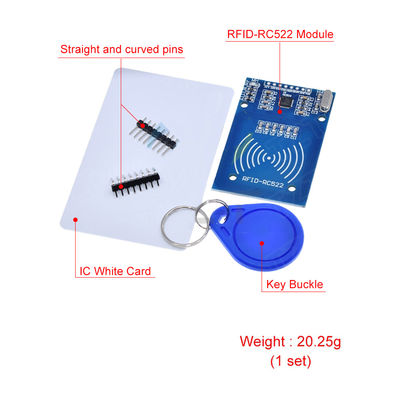

আরএফআইডি মডিউলের ভূমিকা
এমএফ৫২২-এএন মডিউলটি কার্ড রিডিং সার্কিট ডিজাইন করতে এমএফআরসি৫২২ মূল চিপ গ্রহণ করে,যা ব্যবহারে সুবিধাজনক এবং কম খরচে। এটি উন্নত অ্যাপ্লিকেশন ব্যবহারকারীদের জন্য উপযুক্ত যেমন সরঞ্জাম উন্নয়ন,কার্ড রিডার উন্নয়ন, এবং ব্যবহারকারীদের যারা আরএফ কার্ড টার্মিনাল ডিজাইন / উত্পাদন করতে হবে। মডিউলটি সরাসরি বিভিন্ন পাঠক ছাঁচে লোড করা যেতে পারে। মডিউলের ভোল্টেজ 3.3V,এবং এটা সরাসরি ব্যবহারকারীর কোন CPUm মাদারবোর্ডের সাথে যোগাযোগ করতে পারে SPI ইন্টারফেসের কয়েকটি সহজ লাইন মাধ্যমে, যা মডিউলের স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন এবং কার্ড পাঠের দীর্ঘ দূরত্ব নিশ্চিত করতে পারে;
বৈদ্যুতিক পরামিতিগুলির সংক্ষিপ্ত ভূমিকা
কাজের বর্তমানঃ 13-26ma / DC 3.3V
ইলেকট্রিক বর্তমানঃ 10-13ma/DC 3.3V
স্লিপ স্ট্রিমঃ < 80ua
পিক বর্তমানঃ< 30mA
কাজের ফ্রিকোয়েন্সিঃ 13.56MHz
সমর্থিত কার্ডের ধরনঃ Mifare1 S50, Mifare1 S70, Mifare ultralight, Mifare pro, Mifare desfire পণ্যের শারীরিক বৈশিষ্ট্যঃ
আকারঃ 40mm x 60mm
কাজের তাপমাত্রাঃ - 20C ~ + 80C
পরিবেশে সঞ্চয় তাপমাত্রাঃ -40C +85C
আপেক্ষিক আর্দ্রতাঃ ৫-৯৫%
প্রয়োগ
MF RC522 ISO/IEC14443A এর উপর ভিত্তি করে বিভিন্ন যোগাযোগহীন যোগাযোগ অ্যাপ্লিকেশনের জন্য উপযুক্ত এবং যার জন্য কম খরচে, ছোট আকার, উচ্চ কার্যকারিতা এবং একক পাওয়ার সাপ্লাই প্রয়োজন
1তিনটে টেবিল।
2. বোর্ড ইউনিট
3- পাবলিক ট্রান্সপোর্ট টার্মিনাল;
4. পোর্টেবল হ্যান্ডহেল্ড ডিভাইস;
5. যোগাযোগহীন পাবলিক টেলিফোন সিরিয়াল পোর্ট সরবরাহ ভোল্টেজ (ভিসিসি): 5V RX : সিরিয়াল পোর্ট গ্রহণ TX : সিরিয়াল পোর্ট পাঠানোর GND: পাওয়ার গ্রাউন্ড VCC: 5V পাওয়ার সাপ্লাই ইতিবাচক
