A4988 ড্রাইভার বোর্ড 3D প্রিন্টার সিএনসি শিল্ড ভি 3 গ্রাভিং মেশিন এক্সপেনশন বোর্ড

যখন খোদাই মেশিন বা 3D প্রিন্টার ব্যবহার করা হয়, স্টেপার মোটর নিয়ন্ত্রণ পিনের মৌলিক চাহিদা রয়েছে, যেমন উপরে প্রদর্শিত চিত্র। সম্প্রসারণ বোর্ড ইউএনওর জন্য, এই পিনগুলি নিম্নলিখিতগুলির সাথে মিলে যায়:EN (স্টিপার মোটর ড্রাইভ সক্ষম, সক্রিয় নিম্ন), Z.DIR (Z অক্ষ দিকনির্দেশ নিয়ন্ত্রণ), Y.DIR (Y অক্ষ দিকনির্দেশ নিয়ন্ত্রণ), X.DIR (X অক্ষ দিকনির্দেশ নিয়ন্ত্রণ), Z.STEP (Z অক্ষ স্টিপার নিয়ন্ত্রণ), Y.STEP (Y-অক্ষ স্টেপার নিয়ন্ত্রণ) এবং X.STEP (এক্স-অক্ষ স্টেপার কন্ট্রোল) ।

নিম্নলিখিত একটি সহজ স্টেপার মোটর নিয়ন্ত্রণ প্রোগ্রামঃ

#define EN 8 // স্টেপার মোটর সক্ষম করুন, active low #define X_DIR 5 // X axis stepper motor direction control #define Y_DIR 6 // y-axis stepper motor direction control #define Z_DIR 7 // z-axis stepper motor direction control #define X_STP 2 // x-axis stepper control #define Y_STP 3 // y-axis stepper control #define Z_STP 4 // z-axis stepper control / * // Function: ধাপে ফাংশনঃ ধাপে মোটর দিক নিয়ন্ত্রণ, ধাপ সংখ্যা. // পরামিতিঃ dir দিক নিয়ন্ত্রণ, dirPin DIR পিন ধাপে মোটর সংশ্লিষ্ট,স্টেপারপিন স্টেপার মোটরের সাথে সামঞ্জস্যপূর্ণ স্টেপ পিন, কয়েক ধাপ ধাপে ধাপে // কোন ফেরত মান * / খালি ধাপ (বুলিয়ান dir, বাইট dirPin, বাইট stepperPin, int ধাপ) { ডিজিটালWrite (dirPin, dir); বিলম্ব (50); জন্য (int i = 0;i ডিজিটালWrite (stepperPin), HIGH); delayমাইক্রোসেকেন্ড (800); digitalWrite (stepperPin, LOW); delayমাইক্রোসেকেন্ড (800); } } void setup () {// আইও পিনে ব্যবহৃত স্টেপিং মোটরটি আউটপুট পিনমোড (X_DIR, OUTPUT) এ সেট করা আছে;পিনমোড (X_STP), OUTPUT); pinMode (Y_DIR, OUTPUT); pinMode (Y_STP, OUTPUT); pinMode (Z_DIR, OUTPUT); pinMode (Z_STP, OUTPUT); pinMode (EN, OUTPUT); digitalWrite (EN, LOW); } void loop () { step (false, X_DIR, X_STP),200); // এক্স-অক্ষ মোটর বিপরীত বৃত্তের জন্য 200 ধাপ (মিথ্যা, Y_DIR, Y_STP, 200); // Y-অক্ষ মোটর বিপরীত বৃত্তের জন্য 200 ধাপ (মিথ্যা, Z_DIR, Z_STP, 200);// Z-অক্ষ মোটর বিপরীত বৃত্তাকার, বৃত্ত বিলম্ব জন্য 200 ধাপ (1000); ধাপ (সত্য, X_DIR, X_STP, 200); // এক্স-অক্ষ মোটর স্থানান্তরিত চক্র, বৃত্ত ধাপে 200 ধাপ (সত্য, Y_DIR, Y_STP, 200); // y-অক্ষ মোটর স্থানান্তরিত চক্র,সার্কেল ধাপে 200 ধাপ (সত্য), Z_DIR, Z_STP, 200); // z-অক্ষ মোটরটি লুপ, সার্কেল বিলম্বের 200 ধাপে স্থানান্তরিত হয় (1000); }

এই প্রোগ্রামে, এক দিক, পাশাপাশি প্রতিটি ধাপে মোটর জন্য ধাপ সংখ্যা নিয়ন্ত্রণ করতে পারেন। এই নিয়ন্ত্রণ সক্রিয় করতে, সেটআপ আউটপুট মোডে ধাপে মোটর জন্য ব্যবহৃত পিন সেট করা হবে,এবং সক্রিয় করুন, যাতে বোর্ডটি শুরু করতে পারে। লুপে, স্টেপ কমান্ডটি স্টেপার মোটরের দিকনির্দেশ, পদক্ষেপের সংখ্যা নিয়ন্ত্রণ করতে পারে এবং এটি বিপরীত চক্র এবং স্থানান্তর চক্রের জন্য ব্যবহৃত হয়।

অ্যাপ্লিকেশনঃ

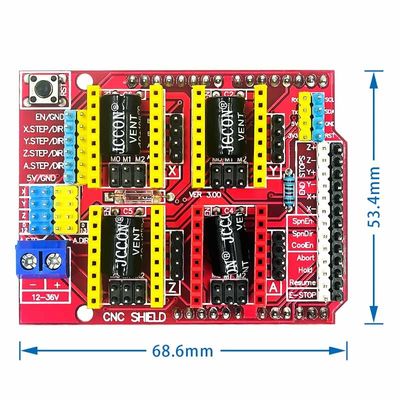

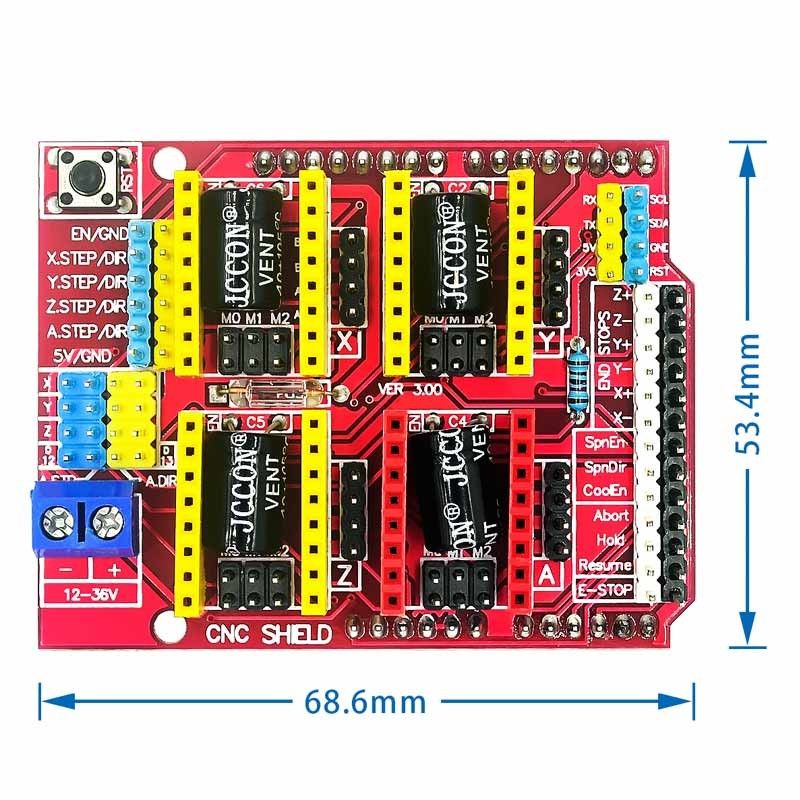

ক্রেটালের A4988 ড্রাইভার বোর্ডটি বিশেষভাবে ভি 3 গ্রাভিং মেশিন এবং 3 ডি প্রিন্টার সিএনসি শিল্ডের জন্য ডিজাইন করা হয়েছে। এই বোর্ডটিতে 68.6 মিমি * 53 রয়েছে।4mm আকার এবং অধিকাংশ 3D প্রিন্টার CNC ঢাল জন্য একটি নিখুঁত ফিটএটি ধাপে ধাপে মোটরকে নির্ভরযোগ্য এবং দক্ষতার সাথে নিয়ন্ত্রণ করতে ব্যবহার করা যেতে পারে।A4988 ড্রাইভার বোর্ডের বিস্তৃত অ্যাপ্লিকেশন রয়েছে এবং এটি রোবোটিক্স এবং 3 ডি প্রিন্টিংয়ের প্রোটোটাইপিং এবং বিকাশের জন্য উপযুক্ত. এর উচ্চ মানের এবং কম দামের সাথে, এটি যে কোনও প্রকল্পের জন্য একটি দুর্দান্ত পছন্দ। ক্রিয়েটল এ 4988 ড্রাইভার বোর্ড সিরিজ যে কোনও 3 ডি প্রিন্টার সিএনসি শিল্ড প্রকল্পের জন্য আদর্শ পছন্দ।

পরামিতিঃ
