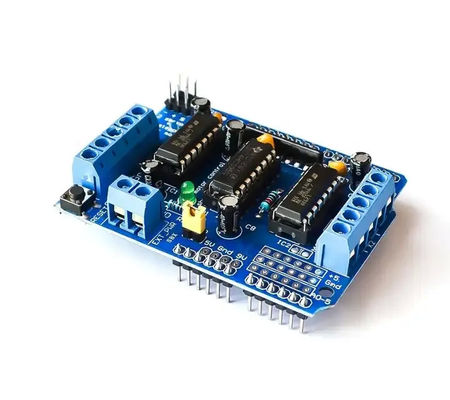

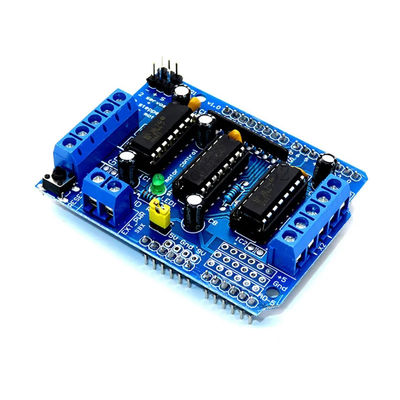

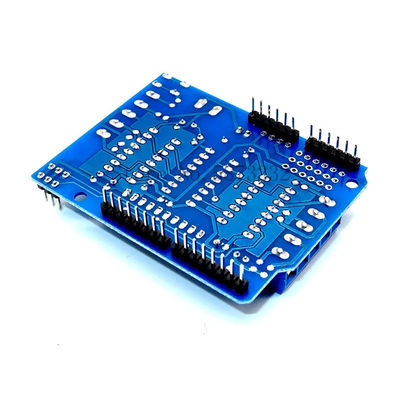

L293D মোটর কন্ট্রোল শিল্ড মোটর এইচ-ব্রিজ আরডুইনো মোটর ড্রাইভ এক্সপেনশন শিল্ড

পণ্যের বর্ণনাঃ

L293D একটি একক সমন্বিত, উচ্চ ভোল্টেজ, উচ্চ বর্তমান, 4-চ্যানেল ড্রাইভার, আপনি DC মোটর এবং 36 ভোল্ট পর্যন্ত পাওয়ার সরবরাহ ব্যবহার করতে পারেন, L293D চিপ এছাড়াও একটি ধরনের H- ব্রিজ হিসাবে পরিচিত হয়,যা সাধারণত একটি বৈদ্যুতিক সার্কিট যা একটি ভোল্টেজকে একটি আউটপুট থেকে উভয় দিকের একটি লোড জুড়ে প্রয়োগ করতে সক্ষম করে, e.g. মোটর

2 ইন্টারফেস জন্য 5V Servo জন্য Arduino এর উচ্চ-রেজোলিউশন ডেডিকেটেড টাইমার সংযুক্ত - কোন jitter.Can চালনা 4DC মোটর বা 2 stepper মোটর বা 2 Servo.স্বতন্ত্র 8-বিট গতি নির্বাচন সহ 4 টি দ্বি-দিকের ডিসি মোটর পর্যন্ত. একক কয়েল, ডাবল কয়েল বা ইন্টারলেভড স্টেপিং সহ 2 টিরও বেশি স্টেপার মোটর (একধ্রুব বা দ্বিধ্রুব) 4 এইচ-ব্রিজঃ প্রতি ব্রিজ তাপ সুরক্ষা সহ 0.6A (1.2A শীর্ষ স্রোত) সরবরাহ করে, মোটর চালাতে পারে4।5V থেকে 36V DCPull নিচে প্রতিরোধের মোটর নিষ্ক্রিয় রাখা

নিচে টানুন প্রতিরোধের পাওয়ার আপ সময় মোটর নিষ্ক্রিয় রাখা
2 বাহ্যিক টার্মিনাল পাওয়ার ইন্টারফেস, পৃথক লজিক/মোটর সরবরাহের জন্যArduino Mega, Diecimila & Duemilanove রিসেট বোতামের জন্য সামঞ্জস্যপূর্ণ।

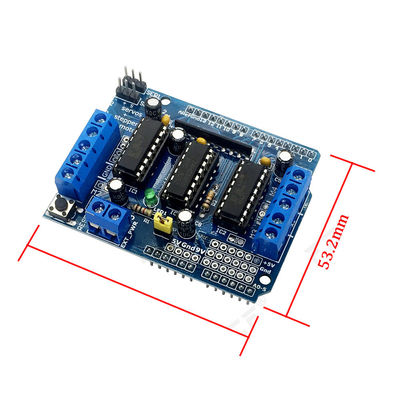

আকারঃ 70*55 মিমি
