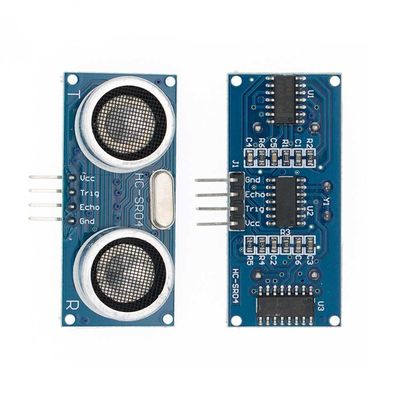

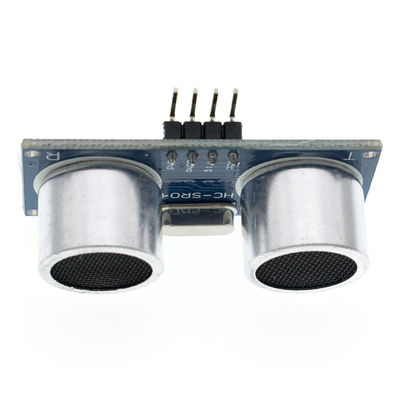

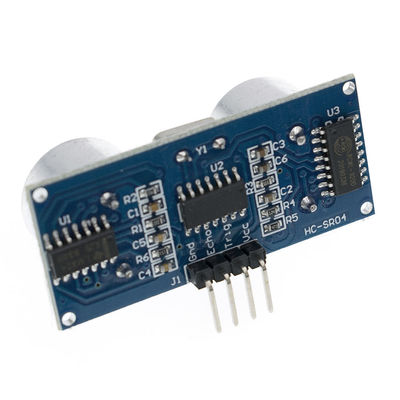

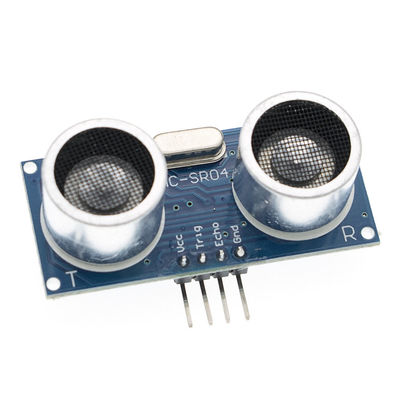

আরডুইনো ডিটেক্টর রেঞ্জিংয়ের জন্য HC-SR04 দূরত্ব পরিমাপকারী ট্রান্সডুসার সেন্সর 2cm-450cm

1, এই মডিউলটির কর্মক্ষমতা স্থিতিশীল এবং দূরত্বের সুনির্দিষ্ট পরিমাপ।এবং তুলনীয় বিদেশী SRF05, SRF02 অতিস্বনক রেঞ্জিং মডিউল।মডিউল নির্ভুলতা, অন্ধ দাগ (2 সেমি) সুপার ক্লোজ, স্থিতিশীল দূরত্ব পরিমাপ শক্তিশালী এই পণ্যের উপর ভিত্তি করে সফলভাবে বাজারে!এই মডিউলটি সম্পূর্ণরূপে GH-311 অ্যান্টি-থেফট মডিউলের পরিমিত ক্ষমতা

দুটি প্রধান প্রযুক্তিগত পরামিতি:
1: ভোল্টেজ: DC5V
2: শান্ত স্রোত: <2mA
3: স্তরের আউটপুট: উচ্চ-5V এর আউটপুট
4: স্তর: 0V শেষ
5: আনয়ন কোণ: 15 ডিগ্রির বেশি নয়: সনাক্তকরণ পরিসীমা: 2cm-450cm

7: উচ্চ নির্ভুলতা: 0.3 সেমি পর্যন্ত

প্যানেল ওয়্যারিং, ভিসিসি, ট্রিগস (কন্ট্রোল সাইড), ইকো (রিসিভিং এন্ড), আউট (খালি ফুট), জিএনডি

দ্রষ্টব্য: TRIP-পিন অভ্যন্তরীণ পুল-আপ 10K প্রতিরোধক, TRIP মাইক্রোকন্ট্রোলার IO পোর্ট পিন নিচে, এবং তারপর একটি 10us পালস সংকেত।

এই মডিউলের জন্য আউট পিন সুইচ আউটপুট পিন হিসাবে যখন অ্যান্টি-থেফট মডিউল, রেঞ্জিং মডিউল এই পা ব্যবহার করে না!

দ্রষ্টব্য: মডিউলটি ঢোকানো উচিত সৌভাগ্যবশত, সার্কিট বোর্ড পুনরায় সক্রিয় করা উচিত, এবং উচ্চ ত্রুটি এড়াতে হবে, যদি তারা সমাধান করার আগে পুনরায় সক্রিয় হয়ে থাকে।

এই মডিউলটি রেঞ্জিং প্রোগ্রাম প্রদান করা যেতে পারে: C51, PIC18F877 মাইক্রোকন্ট্রোলার Yoshitatsu তিনটি MCU পরীক্ষার রেফারেন্স।

3 মডিউল URF04 কাজ করে:

(1) IO ট্রিগার কমপক্ষে 10us উচ্চ সংকেত পর্যন্ত;
(2) মডিউল স্বয়ংক্রিয়ভাবে আট 40kHz বর্গ তরঙ্গ পাঠায়, স্বয়ংক্রিয়ভাবে একটি সংকেত ফিরে কিনা তা সনাক্ত;
(3) একটি উচ্চ IO আউটপুটে ফিরে আসার জন্য একটি সংকেত, লঞ্চ থেকে ফেরার জন্য অতিস্বনক সময়ের উচ্চ সময়কাল।

পরীক্ষা দূরত্ব = (সময় উচ্চ * শব্দের গতি (340M / S)) / 2;

এই পণ্যটি ব্যবহার করা সহজ, এবং 10US এর উপরে একটি কন্ট্রোল পোর্ট, আপনি রিসিভিং পোর্টে উচ্চ আউটপুটের জন্য অপেক্ষা করতে পারেন।একটি আউটপুট খুলতে পারে টাইমার পড়া যাবে যখন এই পোর্ট যায় কম সময় সীমার জন্য টাইমার মান দূরত্ব গণনা করা.পরিমাপ যেমন একটি ক্রমাগত চক্র, আপনি আমরা ~~~ অর্জন করতে পারেন মান পরিমাপ সরানো

মডিউল কাজ করে:

(1) IO ট্রিগার কমপক্ষে 10us উচ্চ সংকেত পর্যন্ত;
(2) মডিউল স্বয়ংক্রিয়ভাবে আট 40kHz বর্গ তরঙ্গ পাঠায়, স্বয়ংক্রিয়ভাবে একটি সংকেত ফিরে কিনা তা সনাক্ত;
(3) প্রত্যাবর্তনের সংকেত, একটি উচ্চ IO আউটপুট, উচ্চ সময়কাল

লঞ্চ থেকে ফিরতে অতিস্বনক সময়।পরীক্ষা দূরত্ব = (সময় উচ্চ * শব্দের গতি (340M / S)) / 2;
