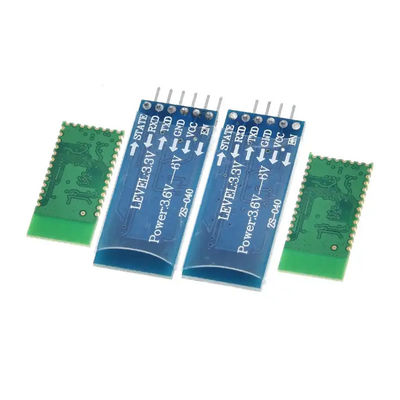

HC-05 HC-06 RF ওয়্যারলেস ওয়াইফাই মডিউল ব্লুটুথ অডিও মডিউল RS232 / TTL

HC-05

এটি HC-05 ব্লুটুথ মডিউল স্লাভ এবং এক মডিউলে দুটি মাস্টার।
এই মডিউলটি একটি ট্রান্সমিটার বা রিসিভারে সেট করা যেতে পারে, ট্রান্সমিটার রিসিভার, রিসিভার এবং রিসিভার বা ট্রান্সমিটার এবং ট্রান্সমিটারের মধ্যে যোগাযোগ করতে পারে না, রিসিভার কম্পিউটার এবং সেল ফোন ব্লুটুথের সাথে পেয়ার করতে পারে, কেনার সময়, রিসিভারের জন্য ডিফল্ট।
CSR মূলধারার ব্লুটুথ চিপ, ব্লুটুথ V2.0 প্রোটোকল মান ব্যবহার করুন।
মডিউল ওয়ার্কিং ভোল্টেজ 3.3 ভি।
পটার ডিফল্ট রেট 9600, ব্যবহারকারী সেট আপ করা যেতে পারে।
মূল মডিউল আকার: 28 মিমি x 15 মিমি x 2.35 মিমি।
চলমান বর্তমান: 30 MA-এর জন্য ম্যাচিং, 8 MA-এর জন্য যোগাযোগের সাথে মেলে৷
সুপ্ততা বর্তমান: কোন সুপ্ততা নেই।
জিপিএস নেভিগেশন সিস্টেম, পানি এবং বিদ্যুৎ গ্যাস মিটার রিডিং সিস্টেমের জন্য ব্যবহৃত হয়।
কম্পিউটার এবং ব্লুটুথ অ্যাডাপ্টার, পিডিএ, বিরামহীন সংযোগ সরঞ্জাম সহ
বাণিজ্যিক সিরিজ: ব্লুটুথ মডিউল বোর্ড সিরিজ
LED সূচক আলোর সাথে, 150mA এবং 3.3V রেগুলেশন চিপ ব্যবহার করুন।
ব্লুটুথের জন্য VCC.GND.TXD.RXD ফুট সহ
"পুনরায় অনুসন্ধান" বোতামের সাহায্যে (এর জন্য চালু/বন্ধ/ওয়েক ফুট, বাহ্যিক MCU আউট/ইনপুট "উচ্চ স্তর" পুনরায় অনুসন্ধানের জন্য মডিউল নিয়ন্ত্রণ করতে পারে)
ব্লুটুথ মাস্টার মডিউল "স্লেভ মডিউল" বা মাস্টার-স্লেভ (সম্পূর্ণ) মডিউলের সাথে সামঞ্জস্যপূর্ণ।
ইনপুট ভোল্টেজ: 3.3 -6V
আকার: 1.55 সেমি * 3.98 সেমি

বিঃদ্রঃ:
ইনপুট পাওয়ার সাপ্লাই 3.3~6V, 7V-এর বেশি নিষিদ্ধ
না "স্বয়ংক্রিয়ভাবে পাওয়ার সাপ্লাই পেভারসিং ফাঙ্ক প্রতিরোধ করুন", তাই দয়া করে সঠিকভাবে পাওয়ার সাপ্লাই সংযোগ করুন
আমরা "ব্লুটুথ মাস্টার মডিউল" ইনস্টল করার পরামর্শ দিই
"স্টেট" হল এলইডি স্ট্যাটাসের জন্য আউটপুট ফুট, যখন ব্লুটুথ "আনকানেক্টেড", আউটপুট "পালস", যখন ব্লুটুথ "সংযুক্ত", আউটপুট "হাই লেভেল", আমরা "এমসিইউ" থেকে রাজ্যগুলি নির্ধারণ করতে পারি
যদি শুধুমাত্র বোর্ড, কোন "ব্লুটুথ ফাংশন" নেই

HC-06
এটি HC-06 ব্লুটুথ মডিউল।
আপনার কম্পিউটারে সিরিয়াল কেবল সংযোগ না করেই আপনার ডিভাইসটিকে ব্লুটুথ প্রযুক্তির মাধ্যমে TTL ডেটা প্রেরণ বা গ্রহণ করার অনুমতি দেয়৷

বৈশিষ্ট্য:
যেকোনো USB ব্লুটুথ অ্যাডাপ্টারের সাথে কাজ করে।
ডিফল্ট বড রেট: 9600,8,1, n।
অ্যান্টেনায় নির্মিত।
30 ফুট পর্যন্ত কভারেজ।
ব্লুটুথ সংস্করণ: V2.0+EDR
অপারেটিং ভোল্টেজ: 3.3V
ডিফল্ট বড রেট: 9600,8,1, n।
সংকেত কভারেজ: 30 ফুট
তারের দৈর্ঘ্য: 21.5 সেমি
আইটেমের আকার: 4.3 * 1.6 * 0.7 সেমি
আইটেম ওজন: 3g
প্যাকেজের আকার: 9 * 3 * 1 সেমি
প্যাকেজ ওজন: 8 গ্রাম
বাণিজ্যিক সিরিজ: ব্লুটুথ মডিউল বোর্ড সিরিজ
LED সূচক আলোর সাথে, 150mA এবং 3.3V রেগুলেশন চিপ ব্যবহার করুন।
ব্লুটুথের জন্য VCC.GND.TXD.RXD ফুট সহ
"পুনরায় অনুসন্ধান" বোতামের সাহায্যে (এর জন্য চালু/বন্ধ/ওয়েক ফুট, বাহ্যিক MCU আউটইনপুট "উচ্চ স্তর" পুনরায় অনুসন্ধানের জন্য মডিউল নিয়ন্ত্রণ করতে পারে)
ব্লুটুথ মাস্টার মডিউল "স্লেভ মডিউল" বা মাস্টার-স্লেভ (পুরো) মডিউলের সাথে সামঞ্জস্যপূর্ণ।
ইনপুট ভোল্টেজ: 3.3~6V
আকার: 1.55 সেমি * 3.98 সেমি

বিঃদ্রঃ:
ইনপুট পাওয়ার সাপ্লাই 3.3~6V, 7V-এর বেশি নিষিদ্ধ
না "স্বয়ংক্রিয়ভাবে পাওয়ার সাপ্লাই পেভারসিং ফাঙ্ক প্রতিরোধ করুন", তাই দয়া করে সঠিকভাবে পাওয়ার সাপ্লাই সংযোগ করুন
আমরা "ব্লুটুথ মাস্টার মডিউল" ইনস্টল করার পরামর্শ দিই
"স্টেট" হল এলইডি স্ট্যাটাসের জন্য আউটপুট ফুট, যখন ব্লুটুথ "আনকানেক্টেড", আউটপুট "পালস" ;যখন ব্লুটুথ "সংযুক্ত", আউটপুট "উচ্চ স্তর", আমরা "MCU" থেকে রাজ্যগুলি নির্ধারণ করতে পারি
শুধুমাত্র বোর্ড থাকলে, কোন "ব্লুটুথ ফাংশন" নেই
