CA-TB21H 2.1 চ্যানেল TPA3116 ব্লুটুথ এম্প্লিফায়ার বোর্ড 50W+50W+100W অডিও এম্প্লিফায়ার মডিউল

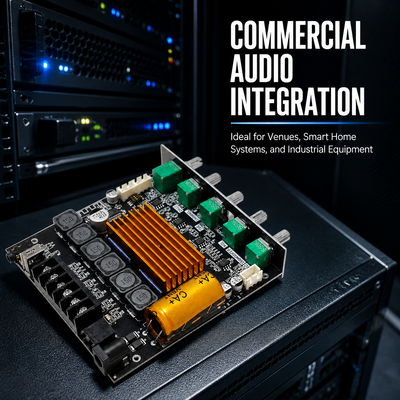

CA-TB21H হল একটি 2.1 চ্যানেল ক্লাস D অ্যামপ্লিফায়ার মডিউল যা TPA3116 চিপের উপর ভিত্তি করে তৈরি, যা 50W + 50W বাম এবং ডান চ্যানেলের জন্য এবং 100W সাবউফার চ্যানেলের জন্য DC 12–24V সরবরাহ থেকে সরবরাহ করে। অডিও উৎসগুলি ব্লুটুথ 5.1, AUX লাইন ইনপুট, USB / TF কার্ড প্লেব্যাক এবং অন্তর্ভুক্ত IR রিমোট দ্বারা আচ্ছাদিত, যখন BT-APP একটি ফোন থেকে EQ এবং আলো-প্রভাব নিয়ন্ত্রণ সরবরাহ করে। একটি গোল্ড-ফিন হিট সিঙ্ক, পাঁচটি ফ্রন্ট কন্ট্রোল নব এবং একটি মাইক্রোফোন প্রিম্প বোর্ড এর জন্য এক্সপেনশন পোর্ট এই বোর্ডটিকে OEM স্পিকার সিস্টেম, হোম অডিও কিট এবং অডিও সরঞ্জাম অ্যাসেম্বলি লাইনের জন্য প্রস্তুত করে তোলে।

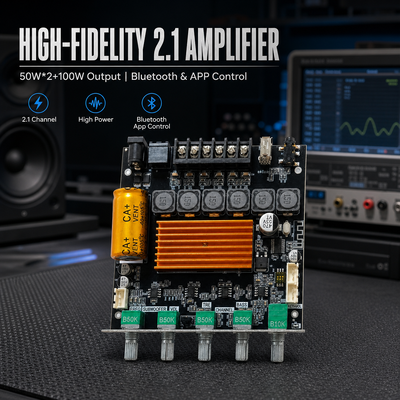

• 2.1 চ্যানেল আউটপুট: বাম এবং ডান 50W করে এবং 100W সাবউফার, TPA3116 চিপ, 20Hz–20KHz ফ্রিকোয়েন্সি রেসপন্স।
• চারটি ইনপুট পদ্ধতি: ব্লুটুথ 5.1 (BT-APP, 10m খোলা এলাকা), AUX, USB / TF কার্ড, এবং বোতাম ব্যাটারি সহ IR রিমোট কন্ট্রোল।
• পাঁচটি ফ্রন্ট নব: মাস্টার ভলিউম / পাওয়ার, ট্রেবল, বেস, সাবউফার ফ্রিকোয়েন্সি (20–200Hz) এবং সাবউফার ভলিউম, সাথে স্বাধীন L/R চ্যানেল ভলিউম।
• APP নিয়ন্ত্রণ: BT-APP EQ সমন্বয়, স্থানীয় মিডিয়া, USB ড্রাইভ, SD কার্ড, আলো প্রভাব এবং ফাইন্ড-মাই-ডিভাইস ফাংশন সমর্থন করে।
• সম্প্রসারণের জন্য প্রস্তুত: MIC প্রিম্প রিভার্ব ইনপুট এবং আউটপুট পোর্ট, একটি বাহ্যিক পিওর পাওয়ার অ্যামপ্লিফায়ার বোর্ডের জন্য সাবউফার লাইন-লেভেল আউটপুট।
• ব্রিজেবল মনো: দুটি চ্যানেলকে একটি উচ্চ পাওয়ার স্পিকারের জন্য মনোতে ব্রিজ করতে DIP সুইচ 1 কে ON (PBTL) এ সেট করুন।
• পাঁচ-গুণ সুরক্ষা: রিভার্স পোলারিটি, আন্ডার-ভোল্টেজ, ওভার-হিট, ওভার-কারেন্ট এবং শর্ট সার্কিট সুরক্ষা।

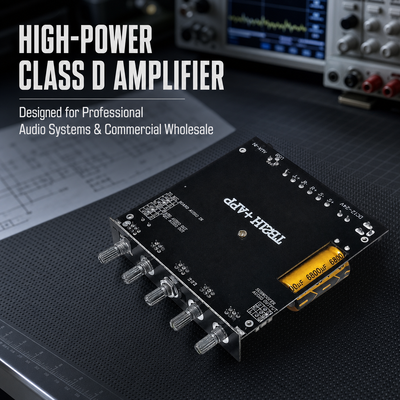

সাবউফার এবং বাম / ডান চ্যানেল স্পিকার টার্মিনাল, নমনীয় ব্লুটুথ অ্যান্টেনা, USB পোর্ট, AUX অডিও ইনপুট এবং DC 12–24V পাওয়ার ইনপুট (5.5 x 2.1mm DC প্লাগ) একটি প্রান্তে সাজানো আছে, তাই অতিরিক্ত ওয়্যারিং হারনেস ছাড়াই বোর্ডটিকে একটি হাউজিংয়ে একত্রিত করা যেতে পারে। একটি পাওয়ার স্ট্যাটাস LED এবং পাঁচটি নব ফ্রন্ট প্যানেলে বসে আছে।

আউটপুট পাওয়ার সাপ্লাই ভোল্টেজের সাথে বৃদ্ধি পায় এবং স্পিকার ইম্পিডেন্সের সাথে হ্রাস পায়। নীচের রেফারেন্স চিত্রগুলি 19V এবং 24V এ 4 ওহম এবং 8 ওহম লোড সহ পরিমাপ করা হয়, যা আপনাকে অ্যাডাপ্টারটিকে আসল স্পিকার সেটের সাথে মেলাতে সাহায্য করে।

একটি সুষম 2.1 সিস্টেমের জন্য আমরা একটি 24V 5A বা 8A DC অ্যাডাপ্টার, 4 ওহম 30–50W বাম এবং ডান স্পিকার এবং একটি 4 ওহম 60–100W সাবউফার সুপারিশ করি। একটি উচ্চতর কারেন্ট অ্যাডাপ্টার উচ্চ ভলিউমে 100W সাবউফার চ্যানেলকে স্থিতিশীল রাখে, এবং অ্যাডাপ্টার পাওয়ার সর্বদা বোর্ডের আসল কাজের পাওয়ারের চেয়ে বেশি হওয়া উচিত।

নব লাগানোর আগে, পটেনশিওমিটারটিকে পয়েন্টারের দিকে বাম দিকে ঘোরান যতক্ষণ না এটি সর্বনিম্ন পর্যায়ে পৌঁছায় এবং আর ঘুরতে না পারে। নবটির অনুভূমিক রেখাটি তখন চিত্রের দেখানো দিকে মুখ করে থাকা উচিত, যাতে ভলিউম স্কেল আসল অবস্থানের সাথে মেলে।

মনোতে ব্রিজ করার জন্য, প্রথমে পাওয়ার বন্ধ করুন এবং DIP সুইচ 1 কে ON (PBTL ফাংশন) এ সেট করুন। উভয় পাশে শুধুমাত্র একটি স্পিকার সংযোগ করুন; দুটি স্পিকার সংযোগ করার সময়, প্রতিটি অবশ্যই 4 ওহম বা তার বেশি হতে হবে এবং সমান্তরাল ইম্পিডেন্স 2 ওহমের নিচে যাওয়া উচিত নয়। এক্সটেনশন পোর্ট 1 হল মাইক্রোফোন প্রিম্প রিভার্ব ইনপুট এবং এক্সটেনশন পোর্ট 2 হল রিভার্ব আউটপুট, এবং সাবউফার লাইন-লেভেল আউটপুট একটি বাহ্যিক পিওর পাওয়ার অ্যামপ্লিফায়ার বোর্ডকে ফিড করতে পারে।

BT-APP ইনস্টল করুন, ফোন ব্লুটুথ বন্ধ করুন, মডিউল চালু করুন এবং BT-APP নামের ডিভাইসটি সংযোগ করুন (APP দ্বারা BT-APP-BLE এন্ট্রি ব্যবহার করা হয় না)। APP EQ সমন্বয়, স্থানীয় মিডিয়া প্লেব্যাক, USB ড্রাইভ এবং SD কার্ড ব্রাউজিং, আলো প্রভাব এবং ফাইন্ড-মাই-ডিভাইস সরবরাহ করে। APP সংযুক্ত থাকাকালীন EQ কার্ভ প্রযোজ্য হয়; বেস এবং ট্রেবল সামঞ্জস্যযোগ্য।

প্যাকেজে বোতাম ব্যাটারি এবং ইনসুলেশন শীট সহ একটি IR রিমোট অন্তর্ভুক্ত রয়েছে: পাওয়ার, মোড, মিউট, প্লে / পজ, পূর্ববর্তী / পরবর্তী, EQ, ভলিউম আপ এবং ডাউন, একক / সমস্ত রিপিট, USB / TF কার্ড সুইচ এবং 0–9 ট্র্যাক নির্বাচন। কাজের পরিসীমা প্রায় 7m দৃষ্টিরেখায় এবং 15 ডিগ্রি কোণে সংকীর্ণ হয়।

অডিও সরঞ্জাম প্রস্তুতকারক, স্পিকার সিস্টেম অ্যাসেম্বলি প্ল্যান্ট, অডিও ইলেকট্রনিক্স পরিবেশক, OEM এবং ODM পণ্য বিকাশকারী, প্রাইভেট লেবেল স্পিকার ব্র্যান্ড, কাস্টম প্যাকেজিং প্রকল্প এবং নিয়মিত বাল্ক ক্রয়কারী দলগুলির জন্য উপযুক্ত। সাধারণ ব্যবহারের ক্ষেত্রে 2.1 হোম অডিও সিস্টেম, বুকশেল্ফ এবং সাবউফার সেট, শপ ব্যাকগ্রাউন্ড মিউজিক, DIY অ্যামপ্লিফায়ার কিট এবং কারাওকে স্পিকার বক্স অন্তর্ভুক্ত।

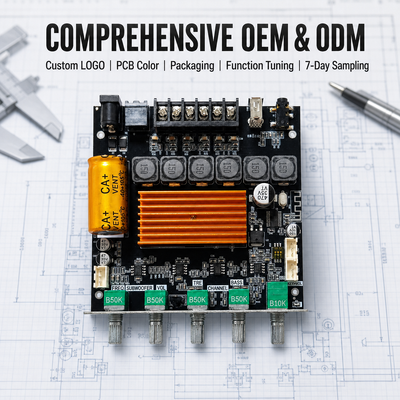

ব্যাপক OEM এবং ODM সমর্থন কাস্টম লোগো, PCB রঙ, প্যাকেজিং, ফাংশন টিউনিং এবং 7-দিনের স্যাম্পলিং কভার করে, তাই একই বোর্ড আপনার নিজের ব্র্যান্ড এবং কনফিগারেশনে বিভিন্ন বাজারের জন্য সরবরাহ করা যেতে পারে।

প্রতিটি বোর্ড 11 x 11 x 5cm আকারের একটি পৃথক বাক্সে প্যাক করা হয় যার মোট ওজন 0.3kg, শক-প্রুফ ফোম দ্বারা সুরক্ষিত এবং এক্সপোর্ট-গ্রেড কার্টনে পাঠানো হয়। বাক্সে একটি মুদ্রিত ব্যবহারকারী ম্যানুয়াল অন্তর্ভুক্ত রয়েছে; OEM ব্র্যান্ডিং, কাস্টম প্যাকেজিং এবং মিশ্র কন্টেইনার লোডিং উপলব্ধ।

ক্রস-বর্ডার রপ্তানি অভিজ্ঞতা সহ অডিও অ্যামপ্লিফায়ার মডিউলগুলির সরাসরি ফ্যাক্টরি সরবরাহ, OEM / ODM কাস্টমাইজেশন সহ যাচাইকৃত সরবরাহকারী, পুনরাবৃত্তি অর্ডারের জন্য স্থিতিশীল আউটপুট এবং স্বল্প লিড টাইম। একটি উদ্ধৃতি এবং নমুনা ব্যবস্থা পেতে আপনার লক্ষ্য বাজার, স্পিকার কনফিগারেশন এবং অর্ডারের পরিমাণ আমাদের পাঠান।

পাইকারি মূল্য, OEM কাস্টমাইজেশন এবং নমুনার জন্য এখনই আমাদের সাথে যোগাযোগ করুন।
