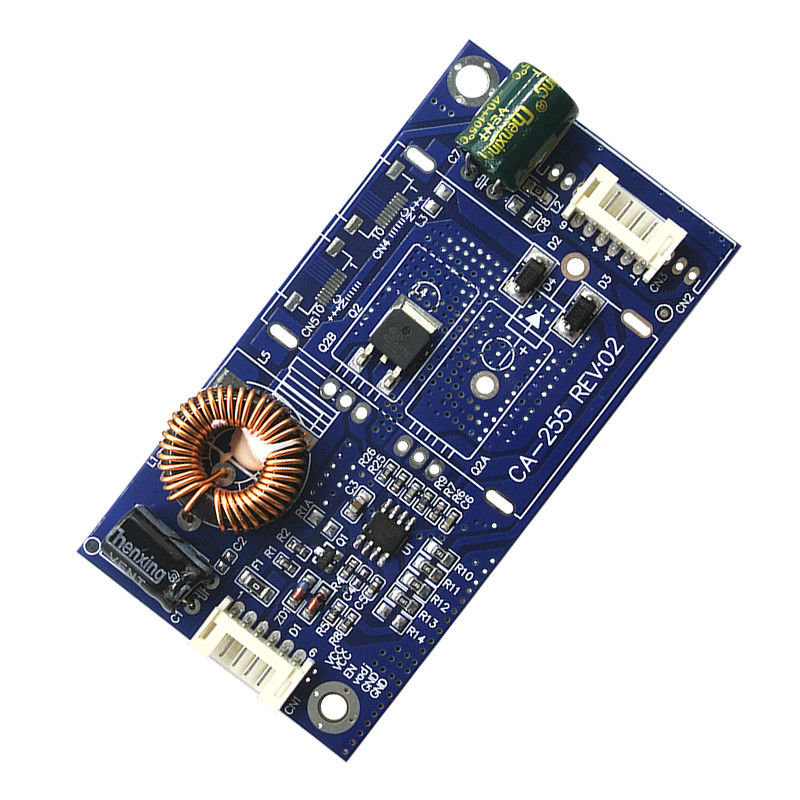

পণ্যের বিবরণ:
|

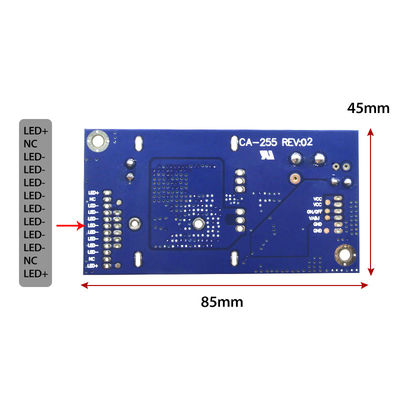

প্রোডাক্ট মডেল: | ca-255 | পণ্যের আকার: | 85*45 মিমি |
---|---|---|---|
ইনপুট ভোল্টেজ: | 10.8-28v | আউটপুট ভোল্টেজ: | 88v অটো |
আউটপুট বর্তমান: | ডিফল্ট 480ma, 10-1000 (সেট করা যেতে পারে) | বন্দর: | সেনজেন পোর্ট গুয়াংজু বন্দর |
বিশেষভাবে তুলে ধরা: | CA-255 LED ব্যাকলাইট ড্রাইভার বোর্ড,LED ব্যাকলাইট ড্রাইভার বোর্ড PWM,সর্বজনীন নেতৃত্বাধীন বৈদ্যুতিন সংকেতের মেরু বদল বোর্ড 28v |

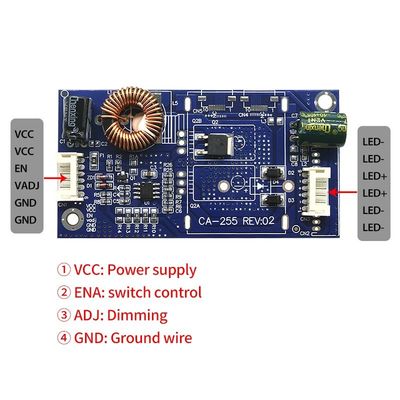

1. VCC: পাওয়ার সাপ্লাই এবং ভোল্টেজ পজিটিভ, সার্কিট ভোল্টেজ (ভোল্টেজ সাধারণত 12V বা 24V হয়)
2. ON/OFF, ON, EN, ON_BL ইত্যাদি: সুইচ পা, ফুট সুইচ সিগন্যাল (ভোল্টেজ পরিসীমা 2.5V-5V এর মধ্যে)
3. PWM, PDIM, VDAJ, BL-PWM et al: উজ্জ্বলতা সামঞ্জস্যযোগ্য ফুট (ডিমিং দুটি মোড আছে, একটি ডিজিটাল মোডে রয়েছে -PWM,
একটি হল এনালগ ডিমিং -ডিসি
4. PWM কে পালস প্রস্থ সমন্বয় বলা হয়, যা একটি আয়তক্ষেত্রাকার বর্গক্ষেত্র তরঙ্গ সংকেত তৈরি করে, ফ্রিকোয়েন্সি সাধারণত 200HZ-2KHZ হয়,
ভোল্টেজের প্রশস্ততা সাধারণত 3.3V, PDIM ইংরেজি শর্টহ্যান্ড, ডিম মানে "উজ্জ্বলতা।"
অ্যানালগ ডিমিং ডিসি ভোল্টেজ দ্বারা হয়, এটি সাধারণত সরাসরি পায়ে স্থানান্তরিত হয় যা উজ্জ্বলতা নিয়ন্ত্রণ করতে 0V-5V ডিসি ভোল্টেজ সরবরাহ করে।
GND: স্থল (নেতিবাচক)
LED +: লাইট-এমিটিং ডায়োড (LED স্ট্রিপ) পজিটিভ
LED-: লাইট-এমিটিং ডায়োড (LED স্ট্রিপ) নেতিবাচক
