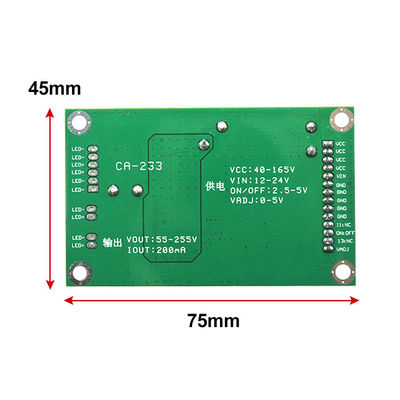

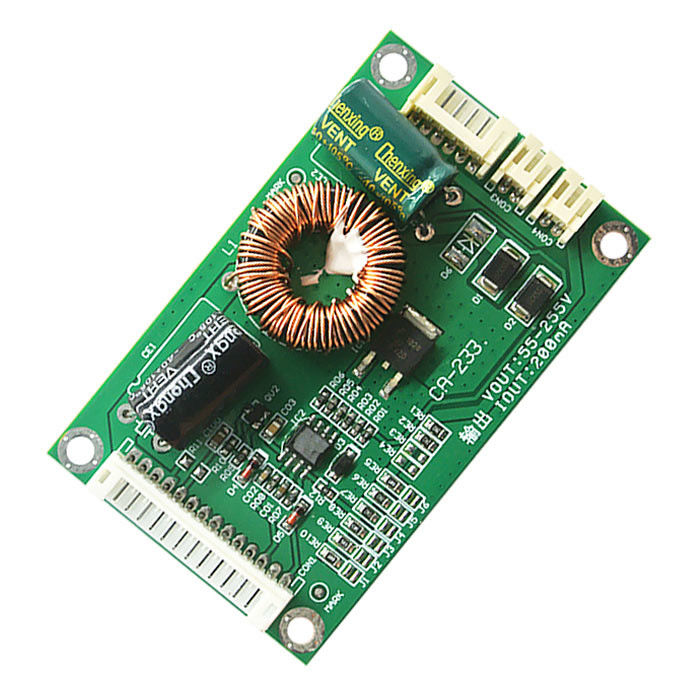

CA-233 LED ব্যাকলাইট ড্রাইভার বোর্ড 55-255V আউটপুট ধ্রুবক বর্তমান

TCL-এর জন্য CA-233।কনকা।স্কাইওয়ার্থ।চাংহং।হিসেন্স।হায়ার এবং অন্যান্য ব্র্যান্ডের টেলিভিশন ট্রিপল-বোর্ড ব্যাকলাইট ড্রাইভ সার্কিট
মেরামত বা টিভি সমাবেশ।ইনপুট ভোল্টেজ 40-165V, আউটপুট 55-255V।
আপনি যদি ব্যাকলাইট বারের প্রয়োজনীয় ভোল্টেজ না জানেন, চেষ্টা করার জন্য অনুগ্রহ করে ন্যূনতম বর্তমান (ডিফল্ট 200MA) থেকে ইনস্টল করুন,
ব্যাকলাইটের উজ্জ্বলতা যথেষ্ট নয় তারপর ধীরে ধীরে বৃদ্ধি করুন, ব্যাকলাইট জ্বালাতে সর্বাধিক কারেন্ট ব্যবহার করবেন না, এটি বার্ন করা সহজ
আলো বা ড্রাইভ বোর্ড।

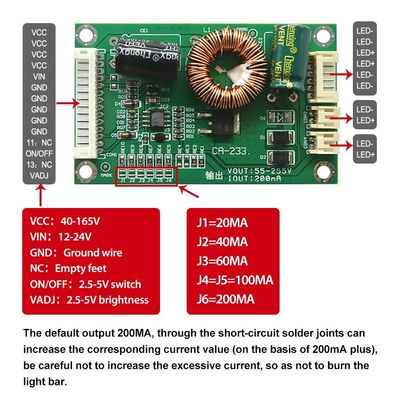

CA-233 বর্তমান সমন্বয় নির্দেশাবলী:

J1 = 20MA
J2 = 40MA
J3 = 60MA
J4 = J5 = 100MA
J6 = 200MA

সংযোগ নির্দেশ:
1. ফিল্টার ক্যাপাসিটরের পজিটিভ ভোল্টেজের ব্যাকলাইটের জন্য ইন্টিগ্রাল পাওয়ার বোর্ড সংশোধনে, ভোল্টেজের পরিসীমা 45v-165v এর মধ্যে।
2. তারপর VIN থেকে 12-24V ভোল্টেজ, 45V এর বেশি উচ্চ ভোল্টেজের সাথে সংযুক্ত করা যাবে না।
3. GND এর সাথে পাওয়ার গ্রাউন্ড সংযোগ করুন।
4. NC খালি, সংযুক্ত নয়।
5. মূল পাওয়ার বোর্ডে 2.5V-5V এর রেফারেন্স পরিসীমা চালু / বন্ধ প্রাপ্ত সুইচ সংকেত খুঁজে পেতে।
6. VADJ ফুটের সাথে সংযুক্ত মূল মেশিনের আবছা সংকেত, 5V হল সবচেয়ে অন্ধকার, 0V হল সবচেয়ে উজ্জ্বল৷

ডিফল্ট আউটপুট 200MA, শর্ট-সার্কিট সোল্ডার জয়েন্টগুলির মাধ্যমে সংশ্লিষ্ট বর্তমান মান বৃদ্ধি করতে পারে (200mA প্লাসের ভিত্তিতে), অত্যধিক কারেন্ট না বাড়াতে সতর্ক থাকুন, যাতে হালকা বারটি জ্বলতে না পারে।
ইনপুট ভোল্টেজে: ধ্রুবক বর্তমান প্লেটের জন্য 2-ওয়ে ভোল্টেজ ইনপুট প্রয়োজন, VCC তারপর 40-165V ভোল্টেজ, VIN তারপর 12-24V ভোল্টেজ, শুধুমাত্র একটি ভোল্টেজ বুস্ট করবে না।

পরামর্শ:ড্রাইভ বোর্ড শক্তি নিরোধক মনোযোগ দিতে, শক্তি পর ক্ষমতা অবিলম্বে লোহা এবং মত উপর করা উচিত নয়
পরিবাহী উপাদান।বিদ্যুৎ সরবরাহের পরে, 400V ইলেক্ট্রোলাইসিসের স্রাবের দিকে মনোযোগ দিন (বৈদ্যুতিক শক বা ক্ষতি এড়াতে)।
শীতকালীন শরীর স্থিতিশীল শক্তিশালী, সার্কিট বোর্ডের অর্ধপরিবাহী বোর্ডকে সরাসরি স্পর্শ করবেন না (আপনি হাত ধুয়ে তারপর স্পর্শ করতে পারেন)।
