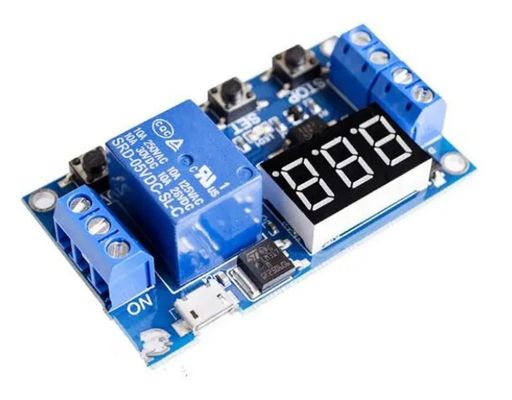

মূল ওয়ান রিলে মডিউল, বিলম্বিত পাওয়ার অফ, সংযোগ বিচ্ছিন্ন, ট্রিগার বিলম্ব, চক্র টাইমিং সার্কিট সুইচ, ইউএসবি ওয়ান রিলে মডিউল সহ, বিলম্বিত পাওয়ার অফ, সংযোগ বিচ্ছিন্ন, ট্রিগার বিলম্ব,চক্র টাইমিং সার্কিট সুইচ 0.1 সেকেন্ড (ন্যূনতম) ~ 999 মিনিট (সর্বোচ্চ) অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য এই পণ্যটি ব্যবহার করা সহজ এবং শক্তিশালী, তবে ক্রেতাদের এই পণ্যটির অপারেশন নির্দেশাবলী বিস্তারিতভাবে পড়তে হবে।এটা খুবই ব্যবহারিক পণ্য।. মডিউল হাইলাইটসঃ 1. প্রশস্ত ভোল্টেজ পাওয়ার সাপ্লাই (6 ~ 30V) মাইক্রো ইউএসবি 5.0V পাওয়ার সাপ্লাই সমর্থন করে, যা ব্যবহার করা খুব সুবিধাজনক; 2. ইন্টারফেস পরিষ্কার এবং সহজ, শক্তিশালী,সহজেই বোঝা যায়, এবং প্রায় আপনার সব চাহিদা পূরণ করে; 3. একটি কী জরুরী স্টপ ফাংশন আছে (স্টপ কী), বিপরীত সংযোগ সুরক্ষা সঙ্গে, বিপরীত সংযোগ পোড়া না; 4. যোগ করা হয়েছে ঘুম মোড, এটি সক্ষম করার পরে,5 মিনিটের মধ্যে কোন অপারেশন ছাড়া, স্বয়ংক্রিয়ভাবে প্রদর্শন বন্ধ; কোন কী জাগাতে; 5. বিভিন্ন OP, CL, LOP পরামিতি সেট করা যাবে,এই প্যারামিটারগুলো একে অপরের থেকে স্বাধীন এবং আলাদাভাবে সংরক্ষণ করা হয়অপারেটিং মোডঃ P1: সিগন্যালটি ট্রিগার হওয়ার পরে, রিলেটি অপের সময় চালু করা হয় এবং তারপরে বন্ধ করা হয়; অপের সময়,নিম্নলিখিত অপারেশন P1.1: সিগন্যালটি P1 পুনরায় ট্রিগার করার সময় অবৈধ।2: সিগন্যালটি পুনরায় P1 পুনরায় টাইমিং করতে আবার ট্রিগার করা হয়।3: সংকেত পুনরায় সেট ট্রিগার, রিলে সংযোগ বিচ্ছিন্ন করা হয়, এবং টাইমিং স্টপ; P-2: ট্রিগার সংকেত দিন, রিলে CL সময় জন্য বন্ধ করা হয় পরে, রিলে অপ সময় জন্য চালু করা হয়,টাইমিং শেষ হওয়ার পর, রিলে বন্ধ; P3।1: ট্রিগার সংকেত দিন, OP সময় জন্য রিলে চালু করা হয় পরে, রিলে CL সময় জন্য সংযোগ বিচ্ছিন্ন হবে, এবং তারপর উপরে কর্ম চক্র, চক্র আবার সংকেত দিতে,রিলে সংযোগ বিচ্ছিন্ন হবে, এবং স্টপ টাইমিং; চক্রের সংখ্যা (LOP) সেট করা যেতে পারে; P3।2: পাওয়ার-অন করার পরে সিগন্যালটি ট্রিগার করার দরকার নেই, রিলে চালু থাকলে ওপি সময় এবং রিলে বন্ধ থাকলে সিএল সময়, উপরের ক্রিয়াকলাপগুলি চক্রযুক্ত হয়; চক্রের সংখ্যা (এলওপি) সেট করা যেতে পারে; পি -4:সিগন্যাল হোল্ড ফাংশন। যদি একটি ট্রিগার সংকেত থাকে, টাইমারটি পরিষ্কার করা হয় এবং রিলে চালু থাকে; যখন সংকেতটি অদৃশ্য হয়ে যায়, রিলেটি অপারেটিং টাইমিংয়ের পরে সংযোগ বিচ্ছিন্ন হয়; টাইমিংয়ের সময়,আরেকটা সিগন্যাল আছে, এবং টাইমার পরিষ্কার করা হয়; পণ্য পরামিতিঃ 1: ওয়ার্কিং ভোল্টেজঃ 6-30V সমর্থন মাইক্রো ইউএসবি 5.0V পাওয়ার সাপ্লাই 2: ট্রিগার সংকেত উৎসঃ উচ্চ স্তরের ট্রিগার (3.0V-24V) সিগন্যাল গ্রাউন্ড এবং সিস্টেম গ্রাউন্ড একই গ্রাউন্ডে নেই যাতে সিস্টেমের অ্যান্টি-ইনফেরেশন ক্ষমতা উন্নত হয় (এছাড়াও সাধারণ গ্রাউন্ডে শর্ট সার্কিট করা যেতে পারে) 3: আউটপুট ক্ষমতাঃ ডিসি 30v 5A বা এসি 220v5A এর মধ্যে সরঞ্জাম নিয়ন্ত্রণ করতে পারে 4: শান্ত বর্তমানঃ 20mA কাজের বর্তমানঃ 50mA 5: পরিষেবা জীবনঃ 100,000 বারেরও বেশি; কাজের তাপমাত্রাঃ -40~85°C; আকার:6.2*3.8*1.7cm 6: অপ্টোক্যাপলার বিচ্ছিন্নতা সঙ্গে, উন্নত বিরোধী হস্তক্ষেপ ক্ষমতা, শিল্প গ্রেড সার্কিট বোর্ড, মেমরি বন্ধ পাওয়ার পরে চিরতরে পরামিতি সেট করুন। বিশেষ মনোযোগঃরিলে আউটপুট একটি প্যাসিভ যোগাযোগ, চার্জহীন আউটপুট, যা একটি লাইনের অন-অফ ফাংশন নিয়ন্ত্রণ করে।
টাইমিং ব্যাপ্তি 0.1 সেকেন্ড (সর্বনিম্ন) ~ 999 মিনিট (সর্বোচ্চ) অবিচ্ছিন্নভাবে সামঞ্জস্যযোগ্য টাইমিং ব্যাপ্তি কীভাবে চয়ন করবেনঃ মোড নির্বাচন ইন্টারফেসে প্যারামিটার মান সেট করার পরে,টাইমিং পরিসীমা নির্বাচন করতে STOP বোতামটি সংক্ষিপ্তভাবে চাপুন; XXX. দশমিক বিন্দু একের জায়গায়, সময় পরিসীমাঃ 1 সেকেন্ড থেকে 999 সেকেন্ড XX.X দশমিক বিন্দু দশের জায়গায়, সময় পরিসীমাঃ 0.1 সেকেন্ড থেকে 99.9 সেকেন্ড X.X.Xসমস্ত দশমিক বিন্দু জ্বলছে, টাইমিং পরিসীমাঃ 1 মিনিট থেকে 999 মিনিট উদাহরণস্বরূপ, আপনি যদি অপারেটিং সিস্টেমটি 3.2 সেকেন্ডে সেট করতে চান তবে দশমিক বিন্দুটি দশম স্থানে সরিয়ে দিন এবং ডিজিটাল টিউবটি 03 প্রদর্শন করবে।2 পরামিতির বর্ণনা: OP on time, CL off time, LOP cycle times (1 ¢ 999 বার, "---" অসীম চক্রের প্রতিনিধিত্ব করে) এই পরামিতিগুলি একে অপরের থেকে স্বাধীন, কিন্তু সমস্ত মোড এই পরামিতিগুলি ভাগ করে। উদাহরণস্বরূপ,যখন অন-টাইম ওপি P1-এ 5 সেকেন্ডে সেট করা থাকে.1, এবং ব্যবহারকারী P1.2 মোডে স্যুইচ করতে চান, তারপর সংশ্লিষ্ট পরামিতি সেট করতে P1.2 লিখুন, OP এটি 5 সেকেন্ডের হবে; প্রধান ইন্টারফেস (ডিসপ্লে 000) উপর, সংক্ষিপ্ত সেট বোতাম টিপুন,OP (CL, LOP) এবং সংশ্লিষ্ট সময় XXX প্রদর্শিত হবে; যদি শুধুমাত্র OP (যেমন মোড P1.1, পি১।2, P1.3) মোডে সময়, তারপর সংক্ষিপ্ত টিপুন SET কী শুধুমাত্র OP এবং সংশ্লিষ্ট সময় প্রদর্শন করবে; যদি মোডে OP, CL, LOP আছে (যেমন মোড P3.1, P3.2), SET কীটি সংক্ষিপ্তভাবে চাপলে OP এবং সংশ্লিষ্ট সময়, CL এবং সংশ্লিষ্ট সময়, LOP এবং সংশ্লিষ্ট সময় প্রদর্শিত হবে।আপনি সহজেই প্রধান ইন্টারফেসে সেট বাটন সংক্ষিপ্ত চাপ দিয়ে বর্তমান মোডে সেট পরামিতি দেখতে পারেন, যা খুব সুবিধাজনক! প্যারামিটার সেট কিভাবে 1. প্রথম রিলে এর কাজ মোড নির্ধারণ; 2. রিলে এর কাজ মোড অনুযায়ী,প্রধান ইন্টারফেসে (যখন মডিউল চালু থাকে), এটি বর্তমান কাজের মোড ফ্ল্যাশ করবে (ডিফল্ট P1.1 মোড), এবং তারপর প্রধান ইন্টারফেস প্রবেশ করুন) " দীর্ঘ 2 সেকেন্ডের জন্য SET বোতাম টিপুন এবং তারপর মুক্তি ¢Enter মোড নির্বাচন ইন্টারফেস,এবং সংক্ষিপ্ত আপ এবং নিচে বোতাম টিপুন দ্বারা সেট করা মোড নির্বাচন করুন (P1.1~P-4); 3. সেট করা মোড নির্বাচন করার পরে (উদাহরণস্বরূপ, P3.2), সংশ্লিষ্ট পরামিতি সেট করতে SET বোতামটি সংক্ষিপ্তভাবে টিপুন। এই সময়ে সেট করা পরামিতিগুলি ফ্ল্যাশ হবে (সময়মত অপারেশন,CL বন্ধ সময়, LOP চক্র সময় ("-- -" একটি অসীম চক্র প্রতিনিধিত্ব করে)), আপ এবং নিচে মাধ্যমে পরামিতি মান সামঞ্জস্য,দীর্ঘ চাপ (দ্রুত বৃদ্ধি বা হ্রাস) এবং সংক্ষিপ্ত চাপ (বৃদ্ধি বা 1 ইউনিট হ্রাস) সমর্থনপ্যারামিটার মান সেট করার পরে, স্টপ বোতামটি সংক্ষিপ্তভাবে টিপুন দশমিক বিন্দু অবস্থান নির্বাচন করতে, সময় পরিসীমা নির্বাচন করুন (সমস্যা সময় 0.1 সেকেন্ড থেকে 999 মিনিট পর্যন্ত);বর্তমান মোডের পরবর্তী প্যারামিটার সেট করতে SET কীটি সংক্ষিপ্তভাবে চাপুন, প্রক্রিয়া উপরে হিসাবে একই হয়; 4. নির্বাচিত মোডের পরামিতি সেট করার পরে, 2 সেকেন্ডের জন্য SET বোতাম টিপুন এবং ধরে রাখুন এবং এটি ছেড়ে দিন। বর্তমানে সেট মোড ফ্ল্যাশ হবে,এবং তারপর প্রধান ইন্টারফেস ফিরে. পরামিতি সেটিং সফল, খুব সহজ! প্রধান ইন্টারফেসঃ "000" (কোন দশমিক বিন্দু) রিলে কাজ করছে না যখন প্রদর্শিত হয়, এবং একটি দশমিক বিন্দু যখন রিলে কাজ করছে,যা খুবই স্পষ্ট! মোড নির্বাচন ইন্টারফেসঃ প্রবেশ করতে SET বোতামটি দীর্ঘ চাপুন, সেটিং সম্পন্ন হওয়ার পরে, প্রস্থান করতে SET বোতামটি দীর্ঘ চাপুন এবং প্রধান ইন্টারফেসে ফিরে আসুন, খুব সহজ!
STOP বোতাম ফাংশন সম্প্রসারণঃ রিলে সক্ষম মোডঃ 1. ON: রিলে অপারেশন পরিবাহিতা সময় পরিচালনা করার অনুমতি দেওয়া হয়; 2. OFF: রিলে পরিচালনা নিষিদ্ধ এবং সবসময় বন্ধ করা হয়;ON এবং OFF এর মধ্যে স্যুইচ করতে প্রধান ইন্টারফেসের STOP বোতামটি সংক্ষিপ্তভাবে চাপুন, বর্তমান অবস্থা ফ্ল্যাশ হবে, এবং তারপর প্রধান ইন্টারফেসে ফিরে. (এই ফাংশন একটি জরুরী স্টপ ফাংশন, এক কী খুলুন এবং রিলে বন্ধ করতে) ঘুম মোডঃ 1. সি-পি ঘুম মোডঃপাঁচ মিনিটের মধ্যে, কোন অপারেশন ছাড়া, ডিজিটাল টিউব স্বয়ংক্রিয়ভাবে প্রদর্শন বন্ধ, এবং প্রোগ্রাম স্বাভাবিকভাবে চালানো হয়;2 সেকেন্ডের জন্য স্টপ বোতাম টিপুন এবং ধরে রাখুন এবং তারপর এটি C-P এবং O-d রাজ্যের মধ্যে সুইচ করার জন্য ছেড়ে. বর্তমান অবস্থা ফ্ল্যাশ হবে, এবং তারপর প্রধান ইন্টারফেস ফিরে.
