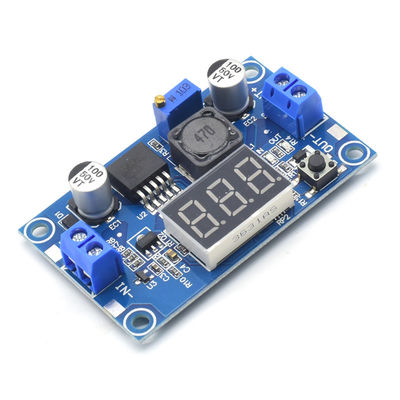

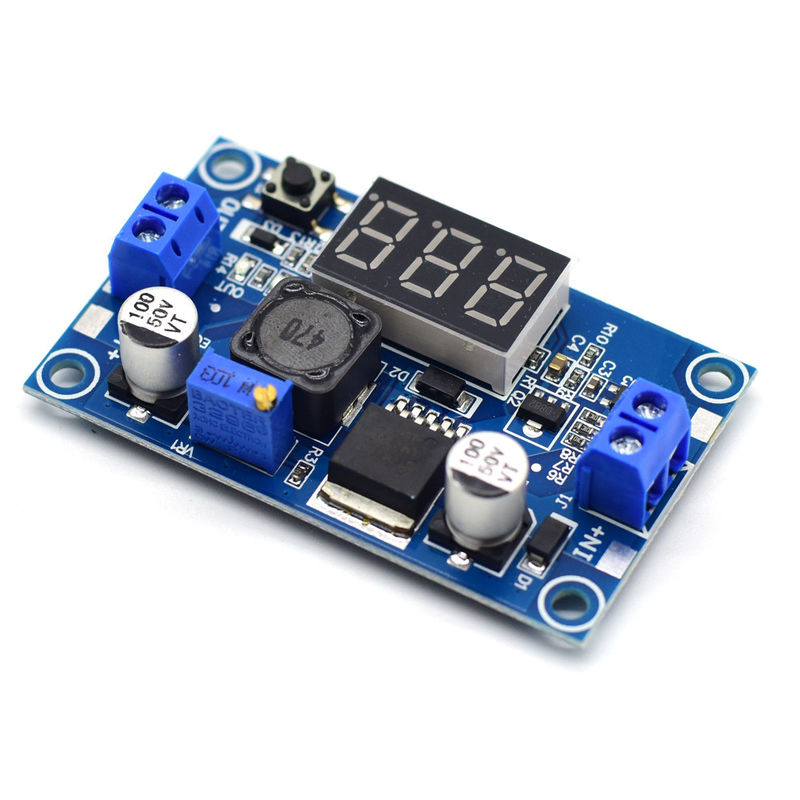

LM2596 ভোল্টেজ নির্ভুলতা ক্যালিব্রেশন সহ ভোল্টমিটার প্রদর্শন সহ ডিসি-ডিসি নিয়মিত স্টেপ-ডাউন মডিউল
অনুরূপ পণ্যের সস্তা পণ্য তৈরি করুন এবং ডিজিটাল ডিসপ্লে মডিউল সহ এলএম২৫৯৬ তৈরি করুন! ! !
বাজারে LM2596 মডিউলটিতে আউটপুট শর্ট সার্কিট সুরক্ষা নেই। যখন আউটপুট শর্ট সার্কিট হয়, মডিউলটি অবিলম্বে ধ্বংস করা হবে,এবং বর্তমান আউটপুট ক্ষমতা 1 কম.8A. এই মডিউলটি মূল LM2596 ব্যবহার করে, বড় চিপ, ম্যাট পৃষ্ঠ, আউটপুট শর্ট সার্কিট সুরক্ষা, উচ্চ বর্তমান 3A।
মডিউল হাইলাইটসঃ
1. আরামদায়ক দাম, বুদ্ধিমান এবং ব্যবহারকারী বান্ধব নকশা, এবং খরচ কার্যকর!
2. বোর্ড ভোল্টমিটার, ভোল্টমিটার স্ব-ক্যালিব্রেট করা যাবে, ভোল্টমিটারের কোন সমস্যা হবে না!
মডিউল পারফরম্যান্স এবং বৈশিষ্ট্যঃ
●ভোল্টমিটার ডিসপ্লে এবং ভোল্টমিটার স্ব-ক্যালিব্রেট করা যায়। একটি আরও উন্নত ভোল্টেজ মাইক্রোপ্রসেসর গৃহীত হয়, ভোল্টমিটারের ত্রুটি ± 0.05V এবং পরিসীমা 0 ~ 40V হয়।(ভোল্টমিটারের নির্ভুলতা নিশ্চিত করার জন্য, দয়া করে নিশ্চিত করুন যে ইনপুট ভোল্টেজ 4.5V এর উপরে)

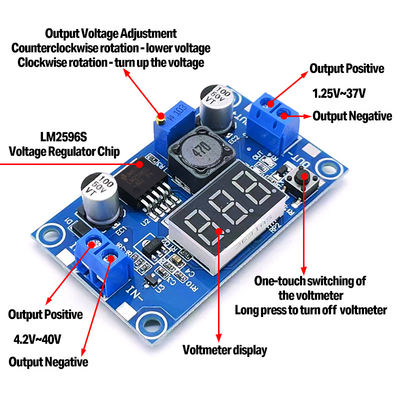

● ইনপুট ভোল্টেজ বা আউটপুট ভোল্টেজ পরিমাপের মধ্যে স্যুইচ করার জন্য বোতামটি স্পর্শ করুন, এবং কোন ভোল্টেজ পরিমাপ করা হচ্ছে তা দেখানোর জন্য একটি নির্দেশক আলো রয়েছে এবং সেটিংস সংরক্ষণ করা হয়,এমনকি যদি বিদ্যুৎ বন্ধ এবং আবার চালু করা হয়.
●ভোল্টমিটারটি বন্ধ করা যায়, এবং যখন এটির প্রয়োজন হয় না তখন বাম দিকে বোতামটি ট্যাপ করে এটি সহজেই উপলব্ধ করা যায়।
●টার্মিনাল ব্লকগুলির সাথে, এটি লোডিং লোহা ছাড়াই ব্যবহার করা সুবিধাজনক, এবং ldালাই তারের সংযোগের পয়েন্টগুলি সংরক্ষিত।
●ইনপুট ভোল্টেজ 4.0 ~ 40V। (ইনপুট ভোল্টেজ আউটপুট ভোল্টেজ তুলনায় 1.5v বেশী হতে হবে)
●নিয়ন্ত্রিত আউটপুট ভোল্টেজ পরিসীমা 1.25V ~ 37V অবিচ্ছিন্নভাবে নিয়ন্ত্রিত। (ইনপুট ভোল্টেজ আউটপুট ভোল্টেজ তুলনায় 1.5V বেশি হতে হবে)
●আউটপুট কারেন্ট 3A, এবং এটি 2.0A এর মধ্যে ব্যবহার করার পরামর্শ দেওয়া হয়। উচ্চ কারেন্ট তাপ অপসারণকে শক্তিশালী করার প্রয়োজন।
●আউটপুট পাওয়ার 20W, যদি তা 15W এর বেশি হয় তবে তাপ অপসারণকে শক্তিশালী করুন।
● উচ্চ রূপান্তর দক্ষতা, গড়ে ৮৮% (কার্যকারিতা ইনপুট, আউটপুট ভোল্টেজ, বর্তমান এবং চাপের পার্থক্যের সাথে সম্পর্কিত)
●বিপরীত সংযোগ সুরক্ষা দিয়ে, বিপরীত সংযোগ পোড়া হবে না
●অত্যধিক উত্তাপ সুরক্ষা এবং শর্ট সার্কিট সুরক্ষা ফাংশন সহ
● আকার ৬*৩.৫*১২ সেন্টিমিটার (দৈর্ঘ্য*প্রস্থ*উচ্চতা)
● ওজনঃ ২২ গ্রাম
অ্যাপ্লিকেশন পরিসীমাঃ
এই মডিউলটি স্টেপ-ডাউন ক্ষেত্রে ব্যবহার করা যেতে পারে যেখানে ইনপুট ভোল্টেজ আউটপুট ভোল্টেজের চেয়ে বেশি, যেমন ব্যাটারি, পাওয়ার ট্রান্সফরমার, DIY নিয়মিত নিয়ন্ত্রিত পাওয়ার সাপ্লাই,২৪ ভোল্ট অটো পেন ভিত্তিক পাওয়ার সাপ্লাই, শিল্প সরঞ্জাম স্টেপ ডাউন, 12V থেকে 3.3V, 12V থেকে 5V, 24V থেকে 5V, 24V থেকে 12V, 36V থেকে 24V, ইত্যাদি
বোর্ড ভোল্টমিটারের স্ব-ক্যালিব্রেশন পদ্ধতিঃ
1. যখন বোর্ড ভোল্টমিটার আউটপুট ভোল্টেজ প্রদর্শন করে, 2 সেকেন্ডের জন্য ডানদিকে বোতাম টিপুন এবং ধরে রাখুন এবং তারপর এটি ছেড়ে দিন।ভোল্টমিটার এবং আউটপুট ভোল্টেজ সূচক "OUT" একযোগে ফ্ল্যাশ হবে, এবং আউটপুট ভোল্টেজ সমন্বয় মোড প্রবেশ করা হবে; একই কারণে, ভোল্টমিটারে প্রদর্শন ভোল্টেজ ইনপুট করার সময়, 2 সেকেন্ডের জন্য ডানদিকে বোতাম টিপুন এবং ধরে রাখুন এবং তারপর ছেড়ে দিন,ভোল্টমিটার এবং ইনপুট ভোল্টেজ সূচক "IN" একই সাথে ফ্ল্যাশ করবে, এবং ইনপুট ভোল্টেজ সমন্বয় মোড এই সময়ে প্রবেশ করা হবে;
2ভোল্টেজ এক ইউনিট বৃদ্ধি করার জন্য ডান বোতাম টিপুন, এবং এক ইউনিট ভোল্টেজ হ্রাস করার জন্য বাম বোতাম টিপুন;
একটি ইউনিট ভোল্টেজ মান 0.1V কম, আপনি ভোল্টমিটার 0.1V দ্বারা পরিবর্তিত দেখতে 1-5 বার টিপুন প্রয়োজন, নির্দিষ্ট
ক্রমাগত কী চাপের সংখ্যা বর্তমানে প্রদর্শিত ভোল্টেজের মানের উপর নির্ভর করে। বর্তমানে প্রদর্শিত ভোল্টেজ যত বেশি হবে, তত কম চাপের সংখ্যা;
3. ভোল্টেজ সমন্বয় সম্পন্ন হওয়ার পর, 2 সেকেন্ডের জন্য ডান বোতাম টিপুন এবং ধরে রাখুন এবং তারপর এটি ছেড়ে দিন। এই সময়ে আপনি ভোল্টেজ ক্যালিব্রেশন মোড থেকে বেরিয়ে আসতে পারেন,এবং সব পরামিতি সেটিংস স্বয়ংক্রিয়ভাবে পাওয়ার অফ পরে সংরক্ষণ করা হবে.
দ্রষ্টব্যঃ এই সমন্বয় পদ্ধতির সাথে, আপনাকে কেবলমাত্র একবারে ভোল্টেজ মানটি ক্যালিব্রেট করতে হবে যা পুরো ভোল্টেজ পরিসরে প্রাপ্ত হতে পারে।
