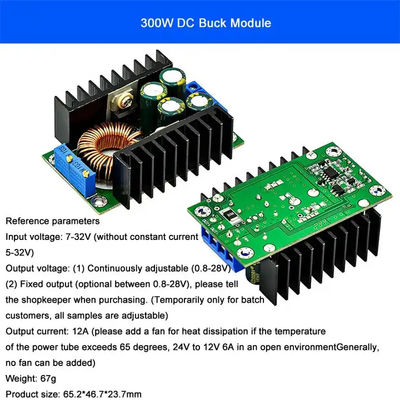

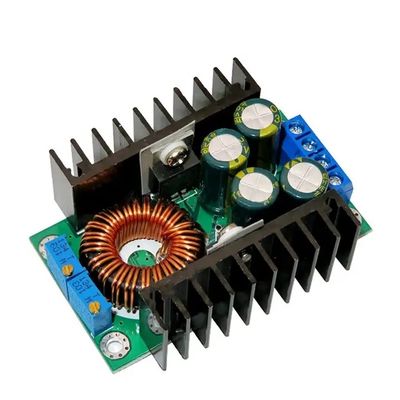

৩০০ ওয়াট ডিসি-ডিসি:

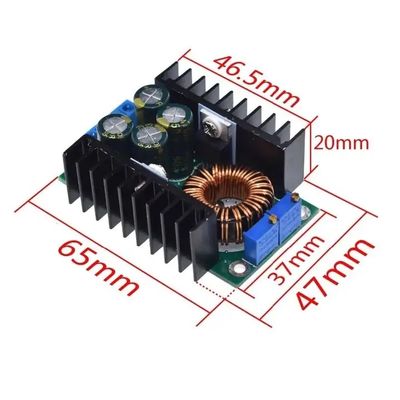

মাত্রাঃ 65 (দৈর্ঘ্য) * 47 (প্রস্থ) * 23.5 (উচ্চতা) মিমি
1মডিউল বৈশিষ্ট্যঃ নন-আইসোলেটেড স্টেপ-ডাউন ধ্রুবক বর্তমান, ধ্রুবক ভোল্টেজ মডিউল (সিসি সিভি) চার্জিং মডিউল
2. বাতি বর্তমান চালুঃ ধ্রুবক বর্তমান মান * (0.1 ), বাতি বর্তমান এবং ধ্রুবক মান লিঙ্ক ঘুরিয়ে,যেমন ধ্রুবক বর্তমান মান 3A হয়,ঘুরিয়ে বাতি বর্তমান একটি ধ্রুবক বর্তমান সেট করা হয় 0.১ বার (0.1 * 3A = 0.3A) ।
3সর্বনিম্ন চাপঃ ১ ভোল্ট
4. ইনপুট 24V আউটপুট 12V 5A রিপল প্রায় 50mV (শব্দ ছাড়া)
5. আউটপুট শর্ট সার্কিট সুরক্ষাঃ হ্যাঁ, ধ্রুবক বর্তমান
6ইনপুট বিপরীত মেরুতা সুরক্ষাঃ কোন
7. আউটপুট ব্যাকফ্লো প্রতিরোধ করেঃ কোনটিই নেই
8ওয়্যারিংঃ টার্মিনাল
9ডায়নামিক রেসপন্স স্পিড: ৫% ২০০ ইউএস
10. পটেনসিওমিটার সামঞ্জস্যের দিকঃ ঘড়িঘড়ি (বৃদ্ধি), বিপরীত ঘড়িঘড়ি (হ্রাস), ইনপুট ভোল্টেজের বন্ধ পটেনসিওমিটার ((CV) ভোল্টেজ নিয়ন্ত্রণ করতে ব্যবহৃত হয়,বর্তমান (সিসি) নিয়ন্ত্রন করার জন্য আউটপুট ভোল্টেজ বন্ধ পন্টিওমিটার ((সিসি) ব্যবহার করা হয়
11. অপারেটিং তাপমাত্রাঃ শিল্প গ্রেড (-40 ° C থেকে + 85 ° C) (দয়া করে বিদ্যুৎ টিউব তাপমাত্রা প্রকৃত ব্যবহার, উচ্চ তাপমাত্রা তাপ শক্তিশালী নোট করুন)
12. সূচকঃ দ্বৈত রঙের সূচক, চার্জিং সূচক হালকা লাল, সবুজ হালকা মানে সম্পূর্ণ চার্জ (কোন লোড সবুজ)
13ধ্রুবক বর্তমান এবং তাপমাত্রা সঠিকতাঃ প্রকৃত পরীক্ষার উপর, মডিউল তাপমাত্রা 25 ডিগ্রী থেকে
৬০ ডিগ্রি পর্যন্ত, ধ্রুবক বর্তমানের মানের পরিবর্তন ৫% এর কম (৫A ধ্রুবক বর্তমানের মান)
14. আউটপুট শর্ট সার্কিট সুরক্ষাঃ হ্যাঁ,স্থির বর্তমান (বর্তমান সেটিং ধ্রুবক বর্তমান মান)
15ইনপুট রিভার্স কানেক্ট সুরক্ষাঃ NO
16. আউটপুট বিপরীত প্রবাহ প্রতিরোধঃ NO
17ওয়্যারিং পদ্ধতিঃ টার্মিনাল ব্লক
বৈশিষ্ট্যঃ
1. ফিক্সড টার্ন ল্যাম্প বর্তমান বর্তমান মান 0.1 বার
(চার্জ করার সময় ব্যাটারি সম্পূর্ণ চার্জ হয়েছে কিনা তা চিহ্নিত করতে ব্যবহৃত হয়) ।
2. একটি ডেডিকেটেড বেঞ্চমার্ক আইসি এবং উচ্চ-নির্ভুলতা বর্তমান sensing প্রতিরোধক থেকে তৈরি, একটি আরো স্থিতিশীল ধ্রুবক বর্তমান প্রমাণিত, (যখন 20 °C থেকে 100 °C ধ্রুবক বর্তমান 1A, তাপমাত্রা বিচ্যুতি 1% এর কম) ।বিশেষ করে LED ড্রাইভারের জন্য উপযুক্ত.
3. উচ্চ আউটপুট বর্তমান, সর্বোচ্চ আউটপুট বর্তমান 8A পৌঁছাতে পারে.
4. চারটি উচ্চ ফ্রিকোয়েন্সি ক্যাপাসিট্যান্স, আউটপুট রিপল হ্রাস করতে পারে, কাজের স্থিতিশীলতা উন্নত করতে পারে।
5. ডাবল হিট সিঙ্ক ডিজাইন. এমওএস স্কটকি ডায়োড স্বাধীন হিট সিঙ্ক, যা তাপ অপসারণ ভাল, এবং একে অপরের প্রভাবিত করবে না.
6বড় আকারের সেন্ডাস্ট কোর এবং ডাবল খাঁটি তামার তারের ব্যবহার করে কাজের দক্ষতা বাড়ানো, জ্বর কমাতে পারে।
7. ৩২৯৬ মাল্টি-টার্ন পন্টিওমিটার, উচ্চ নির্ভুলতা ভোল্টেজ এবং বর্তমান নিয়ন্ত্রণ, ভাল স্থিতিশীলতা।
8. ডাবল রঙ ল্যাম্প, কাজ অবস্থা এক নজরে পরিষ্কার হতে হবে
9ভোল্টেজ এবং বর্তমান সামঞ্জস্যযোগ্য, উইচ এফেক্ট ভালো।
অ্যাপ্লিকেশনঃ
নিয়ন্ত্রিত পাওয়ার সাপ্লাই (9A পাওয়ার যথেষ্ট বড়), উচ্চ ক্ষমতা LED ড্রাইভার, LED প্রদর্শন ড্রাইভার, সীসা ব্যাটারি চার্জিং, লিথিয়াম ব্যাটারি চার্জিং, গাড়ির পাওয়ার সাপ্লাই,গাড়ির নোটবুক পাওয়ার সাপ্লাই (বাক), নিয়ন্ত্রিত পাওয়ার সাপ্লাই, নিম্ন-ভোল্টেজ সিস্টেম পাওয়ার সাপ্লাই, (যেমন শিশুদের খেলনা গাড়ী 12V ব্যাটারি ব্যবহার করে 6V থেকে ধাপে ধাপে), 24V থেকে 12V 9A, 12V থেকে 5V 9A, 24V থেকে 5V 9A, 24V থেকে 19V, 20V, ইত্যাদি,তাই এর ব্যাপক প্রয়োগ আছে.
ব্যাটারি চার্জঃ
1. ব্যাটারি ফ্লোট ভোল্টেজ এবং চার্জিং বর্তমান যা আপনি প্রয়োজন, সেইসাথে মডিউল ইনপুট ভোল্টেজ নিশ্চিত করুন।
2ধ্রুবক ভোল্টেজ পন্টিওমিটার সামঞ্জস্য করুন এবং আউটপুট ভোল্টেজ প্রায় 5V এ সামঞ্জস্য করুন।
3.আউটপুট শর্ট সার্কিট বর্তমান পরিমাপ করতে 10A বর্তমান স্কেল মধ্যে মাল্টিমিটার ব্যবহার করুন এবং
বর্তমান পটেনটিওমিটার প্রত্যাশিত চার্জিং বর্তমান মানের আউটপুট বর্তমান করতে।
4. কনস্ট্যান্ট ভোল্টেজ পন্টিওমিটার সামঞ্জস্য করুন যাতে আউটপুট ভোল্টেজ ফ্লোট ভোল্টেজ পৌঁছায়।
5ব্যাটারির সাথে সংযুক্ত, চার্জ করার চেষ্টা করুন।
(১)2,3পাওয়ার মডিউল ইনপুট সংযুক্ত করার জন্য 4 টি ধাপ, আউটপুট লোড ছাড়াই ব্যাটারি সংযুক্ত করে না)
LED ধ্রুবক বর্তমান ড্রাইভঃ
1. আপনি ড্রাইভ করতে হবে LED এর অপারেটিং বর্তমান এবং সর্বোচ্চ অপারেটিং ভোল্টেজ নিশ্চিত করুন.
2কনস্ট্যান্ট ভোল্টেজ পন্টিওমিটার সামঞ্জস্য করুন, আউটপুট ভোল্টেজ প্রায় 5V এ সামঞ্জস্য করুন।
3. 10A বর্তমান স্কেলে মাল্টিমিটার ব্যবহার করুন আউটপুট শর্ট সার্কিট বর্তমান পরিমাপ এবং বর্তমান সামঞ্জস্য
LED এর প্রত্যাশিত অপারেটিং বর্তমানের সাথে আউটপুট বর্তমান নিশ্চিত করার জন্য পন্টিওমিটার।
4. কনস্ট্যান্ট ভোল্টেজ পন্টিওমিটারটি সামঞ্জস্য করুন যাতে আউটপুট ভোল্টেজটি সর্বোচ্চ LED অপারেটিং ভোল্টেজে পৌঁছায়।
5- এলইডি সংযোগ, পরীক্ষা.
(১)2,3পাওয়ার মডিউল ইনপুট সংযুক্ত করার জন্য 4 ধাপ, আউটপুট লোড ছাড়াই LED সংযুক্ত করে না)

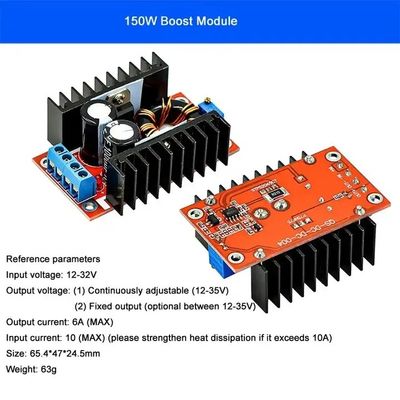

১৫০ ওয়াট ডিসি-ডিসি বুস্টঃ
আকারঃ 65 (দৈর্ঘ্য) *47 (প্রস্থ) *23.5 (উচ্চতা) মিমি (রূপা কলাম ছাড়া)
100% ব্র্যান্ড নতুন এবং উচ্চ মানের ডিসি-ডিসি বুস্ট কনভার্টার 10-32v থেকে 12-35v স্টেপ আপ চার্জার পাওয়ার মডিউল 150W
সামঞ্জস্যযোগ্য স্ট্যাটিক পাওয়ার ডিসি বুস্ট ভোল্টেজ নিয়ন্ত্রক রূপান্তরকারী মডিউল 10-32V থেকে 12-35V স্টেপ আপ 150W 6A
ইনপুট ভোল্টেজঃ DC 10-32 V
আউটপুট ভোল্টেজঃ DC 12-35 V ((নিয়মিত)
আউটপুট বর্তমানঃ ৬ এ (ম্যাক্স)
ইনপুট বর্তমানঃ 10A (MAX)
আউটপুট পাওয়ারঃ প্রাকৃতিক শীতল 100W (MAX), শক্তিশালী শীতল 150W (MAX) বাস্তব শক্তি।
রূপান্তর দক্ষতাঃ 94% (যখন ইনপুট 19V 2.5a আউটপুট 16V, রেফারেন্স)
আউটপুট রিপলঃ 2% (MAX)
কাজের তাপমাত্রাঃ শিল্প (40 ° C থেকে + 85 ° C), পরিবেশগত তাপমাত্রা, 40 ডিগ্রি সেলসিয়াস জয়, উভয় শক্তি ব্যবহার হ্রাস, বা শীতলতা উন্নত করতে দয়া করে) ।
পূর্ণ লোড তাপমাত্রাঃ 45 ডিগ্রী
নো লোড বর্তমানঃ 25mA সাধারণ
ভোল্টেজ নিয়ন্ত্রণঃ 0.5%
লোড রেগুলেশনঃ 0.5%
ডায়নামিক রেসপন্স স্পিডঃ 200uS 5%
শর্ট সার্কিট সুরক্ষাঃ না দয়া করে ইনপুট অংশগুলিতে ফিউজ বা সুরক্ষা সার্কিট ইনস্টল করুন।
ইনপুট রিভার্স সুরক্ষাঃ না (অনুগ্রহ করে একটি রিভার্স সুরক্ষা মেনে চলুন বা ইনপুট অংশগুলিতে একটি বন্ড সংযুক্ত করুন) ।
আকারঃ 65 * 23 * 56.3 মিমি
অ্যাপ্লিকেশনঃ
1) DIY একটি আউটপুট নিয়মিত গাড়ী পাওয়ার সাপ্লাই, আপনি শুধুমাত্র আপনার 12V পাওয়ার সাপ্লাই ইনপুট সংযোগ করতে হবে, আপনি অবাধে এবং ক্রমাগত আউটপুট ভোল্টেজ সামঞ্জস্য করতে পারেন (14-35V),কিন্তু আউটপুট ভোল্টেজ ইনপুট ভোল্টেজ চেয়ে কম হতে পারে না. 2) গাড়ির নোটবুক পাওয়ার সাপ্লাই. ইনপুট আপনার 12V পাওয়ার সাপ্লাই সংযুক্ত করা হয়, এবং আউটপুট কাজ করার জন্য আপনার নোটবুক এর ভোল্টেজ সামঞ্জস্য করা হয়.
3) বুস্ট চার্জার, আপনি 12V এর উপরে ব্যাটারি চার্জ করতে 12V পাওয়ার সাপ্লাই ব্যবহার করতে পারেন, যেমন 24V ব্যাটারি। 4) আপনার ইলেকট্রনিক সরঞ্জাম শক্তি সরবরাহ করতে,যতদিন ভোল্টেজ আপনি প্রয়োজন ভোল্টেজ সামঞ্জস্য করা হয় এবং বর্তমান নামমাত্র বর্তমান অতিক্রম করে না5) সিস্টেমের সামনে স্টেজের পাওয়ার সাপ্লাই, যখন আপনি একটি প্রকল্পের উপর কাজ করছেন এবং ইনপুট 10-18V হয়,এবং আপনার সিস্টেম বোর্ড প্রায় 24V পাওয়ার সাপ্লাই প্রয়োজন এবং তার ক্ষমতা খুব বড়, সাধারণ ডিসি-ডিসি মডিউলগুলির শক্তি খুব ছোট, আমাদের মডিউলটি চয়ন করুন, আপনি ডিবাগিং ছাড়াই মেশিনে সরাসরি কাজ করতে পারেন এবং সহজেই উচ্চ দক্ষতা এবং উচ্চ-শক্তি বৃদ্ধি অর্জন করতে পারেন।
