উৎপত্তি স্থল:
গুয়াংডং, চীন
মডেল নম্বার:
2A 3A 5A 10A
বৈশিষ্ট্য:

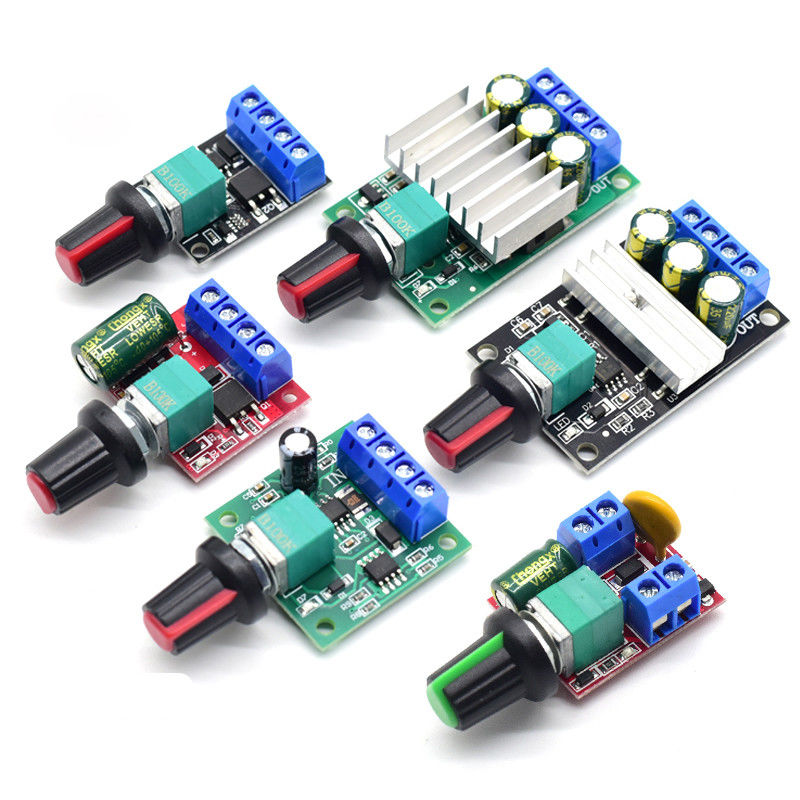

এই ব্র্যান্ড নিউ 1803BK DC মোটর স্পিড কন্ট্রোলারটি একটি পালস-উইথ-মডুলেটেড (PWM) ডিসি ভোল্টেজ ব্যবহার করে একটি ডিসি মোটরের দিক নিয়ন্ত্রণ করতে দেয় একটি ডিউটিসাইকেলের সাথে সম্পূর্ণরূপে পণ্যটি 0%-100% থেকে সামঞ্জস্য করে।একটি স্ব-পুনরুদ্ধার ফিউজ 2A এবং একটি পাওয়ার-অন LED আলো সহ।আপনার ডিসি মোটর বা অন্যান্য ডিসি লোডে 2A এর একটানা কারেন্ট প্রদান করতে সক্ষম করুন।
স্পেসিফিকেশন:
ইনপুট সরবরাহ ভোল্টেজ:1.8V-15VDC
সর্বোচ্চ আউটপুট শক্তি: 30W
সর্বোচ্চ ক্রমাগত আউটপুট বর্তমান :2A
ডিউটি সাইকেল সামঞ্জস্যযোগ্য: 0%-100%

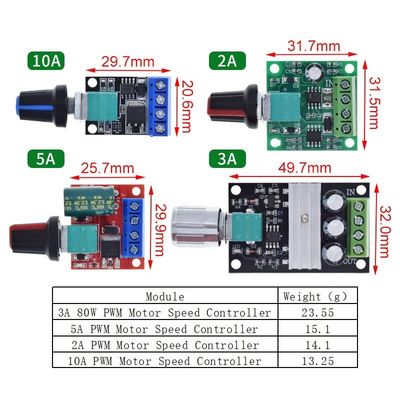

আকার: প্রায় 31.7*31.5*15 মিমি
নেট ওজন: প্রায় 14 গ্রাম
দ্রষ্টব্য: ডিসি মোটর স্পিড রেগুলেটর ডিসি পাওয়ার সাপ্লাই, সরাসরি পরিবারের 220V এসির সাথে সংযুক্ত করবেন না।
ম্যানুয়াল পরিমাপের কারণে অনুগ্রহ করে 1-3 মিমি ভিন্নতার অনুমতি দিন।
ভিন্ন ডিসপ্লে এবং ভিন্ন আলোর কারণে, ছবিটি আইটেমের বাস্তব রঙ প্রতিফলিত নাও করতে পারে।তুমি যে বুঝতে পেরেছো সেজন্য ধন্যবাদ.
এই ডিসি মোটর স্পিড কন্ট্রোলারটি পালস-- প্রস্থ-মডুলেটেড (পিডব্লিউএম) ডিসি ভোল্টেজ ব্যবহার করে একটি ডিসি মোটরের দিক নিয়ন্ত্রণ করতে দেয় যার ডিউটি সাইকেল 0%-100% থেকে সম্পূর্ণরূপে সামঞ্জস্যযোগ্য।
মোটর স্পিড কন্ট্রোলার সহজেই আপনার ডিসিমোটর বা অন্যান্য ডিসি লোডে একটি অবিচ্ছিন্ন কারেন্ট অফ 3A প্রদান করতে পারে।
প্রধান প্রযুক্তিগত পরামিতি:
-ইনপুট সরবরাহ ভোল্টেজ:6V-28VDC
- সর্বোচ্চ আউটপুট শক্তি: 80W
সর্বোচ্চ একটানা আউটপুট বর্তমান :3A
- ডিউটি সাইকেল সামঞ্জস্যযোগ্য: 5%-100%
অপারেটিং নির্দেশ:
1. ওয়্যারিং ডায়াগ্রামে নির্দেশিত হিসাবে আপনার DC মোটর (বা DC লোড) মোটর টার্মিনালের সাথে সংযুক্ত করুন।
2. সংযোগের সঠিক পোলারিটি নিশ্চিত করে সার্কিটে 10V-36V DC এর একটি ভোল্টেজ সংযুক্ত করুন।নোট করুন যে মোটরটিতে প্রয়োগ করা ভোল্টেজ সার্কিটে প্রয়োগ করা সরবরাহ ভোল্টেজ হবে।যেকোনো সম্ভাব্য শর্ট সার্কিট থেকে সার্কিটকে রক্ষা করার জন্য ইতিবাচক সরবরাহের সাথে একটি উপযুক্ত রেটযুক্ত ফিউজ ইনলাইন যোগ করার পরামর্শ দেওয়া হয়।
3. আপনি এখন potentiometer এর মাধ্যমে মোটরের গতি নিয়ন্ত্রণ করতে পারেন।
পণ্য পরামিতি:
অপারেটিং ভোল্টেজ: DC4.5V-35VOutput বর্তমান: 0-5A
আউটপুট শক্তি: 90W (সর্বোচ্চ)
শান্ত বর্তমান: 7uA (স্ট্যান্ডবাই)
PWM শুল্ক চক্র: 1% -100%
PWM ফ্রিকোয়েন্সি: 20khz
আকার: 30 মিমি x 25.7 মিমি x 14 মিমি (হ্যান্ডেল ছাড়া)
সতর্কতা:
ডিসির জন্য ডিসি মোটর গভর্নর ইনপুট, সরাসরি এসির সাথে সংযুক্ত করা যাবে না (উদাহরণস্বরূপ: 220V AC 220V), অন্যথায় এটি জ্বলবে!
ডিসি পাওয়ার সাপ্লাই এর ইতিবাচক এবং নেতিবাচক টার্মিনালগুলি বিপরীত করা হয় না। অন্যথায় গভর্নর ক্ষতিগ্রস্ত হতে পারে।
মোটর ইতিবাচক বা নেতিবাচক হতে পারে।যখন অপারেশনের দিক এবং প্রত্যাশা মেলে না, আপনি লাইন অর্ডারের দিক সামঞ্জস্য করতে পারেন।
গভর্নর আউটপুট শুল্ক চক্র পরিবর্তন করতে potentiometer knob সামঞ্জস্য করুন, motorspeed পরিবর্তন.
বর্ণনা:
