পণ্যের বিবরণ:
|
| টাইপ: | ব্লুটুথ 5.1 | মাত্রিভূমি: | চীন |
|---|---|---|---|
| ব্র্যান্ড: | creatall | চিপসেট: | অন্যান্য |
| আবেদন: | শব্দ | ||
| বিশেষভাবে তুলে ধরা: | M38 অডিও রিসিভার বোর্ড,M28 অডিও রিসিভার বোর্ড,ব্লুটুথ রিসিভার বোর্ড BLT 4.2 |
||

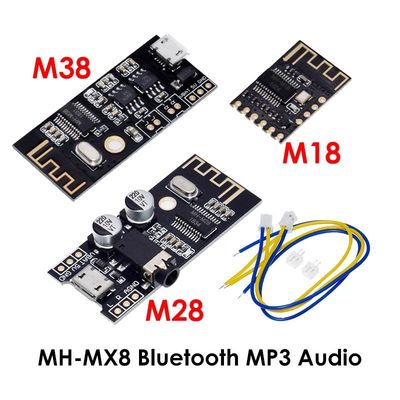

M38
MH-M38 হল একটি লো-পাওয়ার ব্লুটুথ ডিজাইন যা লেটেস্ট ব্লুটুথ 4.2 ট্রান্সমিশন এবং টু-চ্যানেল স্টেরিও লসলেস আউটপুট সমর্থন করে।ছোট আকার, সুবিধাজনক এবং ব্যবহারিক, মডিউলটি একটি পাওয়ার এমপ্লিফায়ার চিপ সহ আসে, যা ডুয়াল 5W স্পিকার দিয়ে সজ্জিত করা যেতে পারে।ড্রাইভারহীন প্লেব্যাকের জন্য USB সাউন্ড কার্ড সমর্থন করুন।একটি খোলা পরিবেশে, ব্লুটুথ সংযোগের দূরত্ব 20 মিটার পর্যন্ত হতে পারে।ব্লুটুথ অডিও অভ্যর্থনা, বিভিন্ন অডিও DIY পরিবর্তন এবং তাই এর জন্য ব্যবহার করা যেতে পারে।
পিসিবি আকার: 45*20*3.6 মিমি (দৈর্ঘ্য, প্রস্থ এবং উচ্চতা)
পিন পিচ: 2.54 মিমি (পজিশনিং হোল 3 মিমি ব্যাস)
3.ফাংশন/পিন সংজ্ঞা
1. ব্লুটুথ V4.2 সংস্করণ, ব্লুটুথ স্বয়ংক্রিয় সংযোগ প্রযুক্তি সমর্থন, WAV/WMA/FLAC/APE/MP3 লসলেস ডিকোডিং, স্টেরিও ডুয়াল চ্যানেল আউটপুট সমর্থন করে।
2, পাওয়ার সাপ্লাই: আপনি সরাসরি পাওয়ার সাপ্লাইয়ের জন্য MICRO USB অ্যান্ড্রয়েড লাইন 5V ব্যবহার করতে পারেন, আপনি 5V পাওয়ার সাপ্লাই বা 3.7V লিথিয়াম ব্যাটারি (উপরে দেখানো হিসাবে) সংযোগ করতে পারেন।নোট করুন যে 5V এবং 3.7V পাওয়ার সাপ্লাই ইন্টারফেসগুলি আলাদা।5V 5V এবং GND এর সাথে সংযুক্ত, এবং 3.7V লিথিয়াম ব্যাটারি VBAT এবং GND এর সাথে সংযুক্ত।
3, সর্বাধিক কার্যকরী বর্তমান 5V2A, এটি 5V2A নিয়ন্ত্রিত পাওয়ার সাপ্লাই ব্যবহার করার পরামর্শ দেওয়া হয়, শব্দের গুণমান ভাল।
4. মডিউলটি চালিত হওয়ার পরে, মোবাইল ফোনটি ব্লুটুথ নামের MH-M38 অনুসন্ধান করে এবং ব্লুটুথের সাথে সংযোগ করার পরে সঙ্গীত বাজাতে পারে৷
5, সমর্থন USB সাউন্ড কার্ড, বিনামূল্যে ড্রাইভ (প্লাগ এবং প্লে)।একটি USB তারের সাহায্যে কম্পিউটারে মডিউলটি সংযুক্ত করুন এবং কম্পিউটারটি মডিউল পরিবর্ধক আউটপুটের মাধ্যমে সঙ্গীত চালাতে পারে।
6, মডিউল নীল নির্দেশক আলো:
7. যখন ব্লুটুথ সংযুক্ত থাকে না, তখন সূচক আলো দ্রুত জ্বলে ওঠে;
8. যখন ব্লুটুথ সংযোগ চালু থাকে, তখন নির্দেশক আলো সর্বদা চালু থাকে;
9. যখন ব্লুটুথ বাজছে, তখন সূচক আলো ধীরে ধীরে জ্বলছে।
10, অডিও আউটপুট: আউটপুট বাম এবং ডান চ্যানেল স্টেরিও অডিও সংকেত, দুটি 2-8 ইউরো, 3-5W স্পিকার, ধাক্কা 4 ইউরো 5W স্পিকার সংযুক্ত করা যেতে পারে।
11, এই পণ্যটির নিজস্ব দ্বৈত 5W শক্তি পরিবর্ধক সার্কিট আছে, আপনি অন্য পরিবর্ধক ব্যবহার করতে হবে না!দুটি এমপ্লিফায়ারের আউটপুট সমান্তরালভাবে সংযুক্ত নাও হতে পারে বা নেতিবাচক খুঁটিগুলি একসাথে সংযুক্ত থাকতে পারে, অন্যথায় পাওয়ার এম্প্লিফায়ার চিপ ক্ষতিগ্রস্ত হতে পারে।
4. মনোযোগ
1. সিগন্যাল হস্তক্ষেপ: ব্লুটুথ অ্যান্টেনা উচ্চ ফ্রিকোয়েন্সি বা শক্তিশালী ইলেক্ট্রোম্যাগনেটিক সিগন্যাল হস্তক্ষেপের জন্য অত্যন্ত সংবেদনশীল এবং এটিকে ওয়্যারলেস ডিভাইসটি পাঠানোর জায়গা থেকে দূরে রাখা উচিত।এবং বোর্ড একটি নির্দিষ্ট দূরত্ব বজায় রেখে ধাতব বস্তুর কাছাকাছি হতে পারে না।
2. বিদ্যুৎ পরিবর্ধক বোর্ডে বর্তমান শব্দ থাকলে, কারণটি স্থল হস্তক্ষেপের কারণে ঘটে।এটি সুপারিশ করা হয় যে ব্লুটুথ মডিউলের আউটপুট প্লাগ ইন করা উচিত নয়। তারটি সোল্ডার করা প্রয়োজন, বিশেষ করে গ্রাউন্ড তার, এবং তারটি খুব বেশি লম্বা হওয়া উচিত নয়।যত খাটো তত ভালো।, মোটা হতে চেষ্টা করুন.পাওয়ার অ্যামপ্লিফায়ার বোর্ডের গ্রাউন্ডিং পয়েন্টে অডিও গ্রাউন্ডিংয়ের সমস্যা পাওয়ার এমপ্লিফায়ারের অডিও ইনপুটের গ্রাউন্ডের সাথে সংযুক্ত থাকতে হবে।এই গ্রাউন্ডিং পয়েন্টটি সর্বনিম্ন বর্তমান শব্দ অর্জনের জন্য বিভিন্ন অবস্থানে সোল্ডার করার চেষ্টা করা যেতে পারে।ব্লুটুথ গ্রাউন্ড এবং অ্যামপ্লিফায়ার গ্রাউন্ডকে আলাদা করতে ব্লুটুথ এবং পাওয়ার এম্প্লিফায়ার বোর্ডগুলিকে আলাদাভাবে চালিত করার পরামর্শ দেওয়া হয়।
3. কারণ এই পণ্যটি বেয়ার বোর্ড ডিজাইন, হাত দিয়ে বোর্ডের উপাদানগুলিকে স্পর্শ না করার চেষ্টা করুন, এটি স্থির বিদ্যুতের কারণে চিপটিকে মেরে ফেলা এবং জ্বলন সৃষ্টি করা সহজ।
