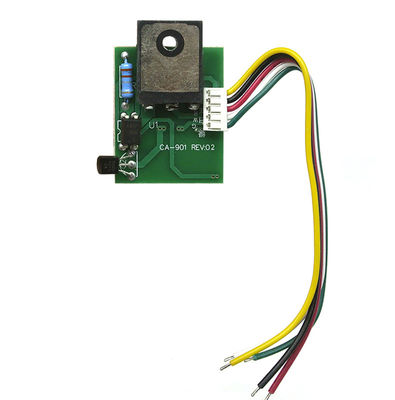

CA-901 স্যুইচিং পাওয়ার সাপ্লাই বোর্ড ডিসি স্যাম্পলিং 46 ইঞ্চি 12V 24V

CA-901 LCD টিভি সুইচিং পাওয়ার সাপ্লাই মডিউল DC স্যাম্পলিং 46 ইঞ্চি 12V 24V

পণ্যের বর্ণনা:

• উচ্চ কার্যকারিতা,
• কম শক্তি খরচ,
• ছোট আকার,
• প্রশস্ত ভোল্টেজ পরিসীমা,
• ইনস্টল করা সহজ,
• 12V 24V LCD টিভি পাওয়ার ফ্লাইব্যাক আউটপুট ভোল্টেজের জন্য উপযুক্ত
• 46-ইঞ্চি এলসিডি টিভি, এলসিডি পাওয়ার ব্যর্থতা বা উচ্চ-পাওয়ার সুইচিং পাওয়ার সাপ্লাই দ্রুত প্রতিস্থাপনে ব্যবহৃত হয়

বৈশিষ্ট্য:

• প্রকার: এলসিডি পণ্য, অ-বিচ্ছিন্ন বিদ্যুৎ সরবরাহ
• আউটপুট: 300V
• আউটপুট: 12V/24V

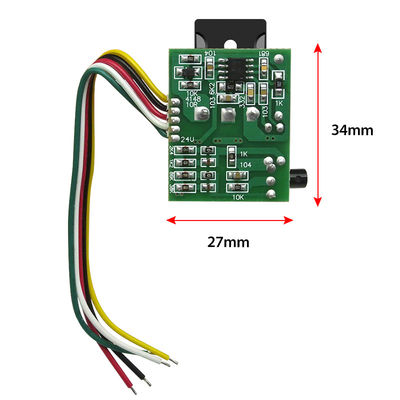

• পণ্যের আকার: 34 মিমি * 27 মিমি * 17 মিমি
• সর্বজনীন আকার: সর্বজনীন এলসিডি, 46 ইঞ্চির নিচে মনিটর
• পণ্য ব্যবহার: উচ্চ কর্মক্ষমতা, কম শক্তি খরচ, ছোট আকার.প্রশস্ত ভোল্টেজ নিয়ন্ত্রণ পরিসীমা

CA-901 REV: 01 মডিউল প্রধান বৈশিষ্ট্য:

• DC স্যাম্পলিং এবং TL431 রেগুলেটর ফিডব্যাক, একটি ভাল রেগুলেটর পারফরম্যান্স।

• এই মডিউলটি 12V 24V নির্বাচনী আউটপুট ব্যবহার করে, শুধুমাত্র সংশ্লিষ্ট প্যাড সংযোগ করতে হবে, আপনি 12V বা 24V আউটপুট করতে পারেন

• যুক্তিযুক্ত নকশা, সহজ ইনস্টলেশন (চিত্র 1), কেবল ডায়াগ্রাম অনুযায়ী, প্রয়োজনীয় আউটপুট শক্তি অনুযায়ী এটির সাথে সংশ্লিষ্ট প্যাড সংযোগ করতে (পাওয়ার সাপ্লাই মডিউল কারখানা 24V

দুটি ইনস্টলেশন নির্দেশাবলী:

• মূল পাওয়ার সুইচ বা পুরু মডিউলটি সরান, মডিউলটি দৃঢ়ভাবে তাত্ত্বিক তাপ সিঙ্কে স্থির।

• অ্যান্টি-পিক শোষণ সার্কিট পরীক্ষা করুন স্বাভাবিক, ট্রান্সফরমার সেকেন্ডারি লোড শর্ট-সার্কিট।

• মূল পাওয়ার সুইচ সি পোল ওয়েল্ডিংপয়েন্টের লাল লাইনের সাথে সংযুক্ত মডিউল (এফইটি ডি পোল, সি পোলের শক্তির জন্য আসল মডেল) জিওথার্মাল ক্ষেত্রের সাথে সংযুক্ত কালো লাইন (বড় পাওয়ার সাপ্লাই ফিল্টার ক্যাপাসিটোর্নগেটিভ)।

• হলুদ রেখাটি ট্রান্সফরমারের সেকেন্ডারি, রেকটিফায়ার ডায়োডের নেতিবাচক মেরু (12V বা 24V) ফিল্টার ক্যাপাসিটরের ধনাত্মক মেরু (প্রধান পাওয়ার সাপ্লাই) এর সাথে সংযুক্ত।

• সাদা লাইন ট্রান্সফরমার সেকেন্ডারি মেইন পাওয়ার সাপ্লাই 12V বা 24V(ফিল্টার ক্যাপাসিটর নেগেটিভ (ঠান্ডা দিক):

• সবুজ লাইন মূল মডিউল সি পাওয়ার সাপ্লাই সাইডের সাথে সংযুক্ত (9V-18V), এবং থিওরিকিনাল মেশিন আইসি পাওয়ার সাপ্লাই এবং সার্কিট সংযোগ বিচ্ছিন্ন।

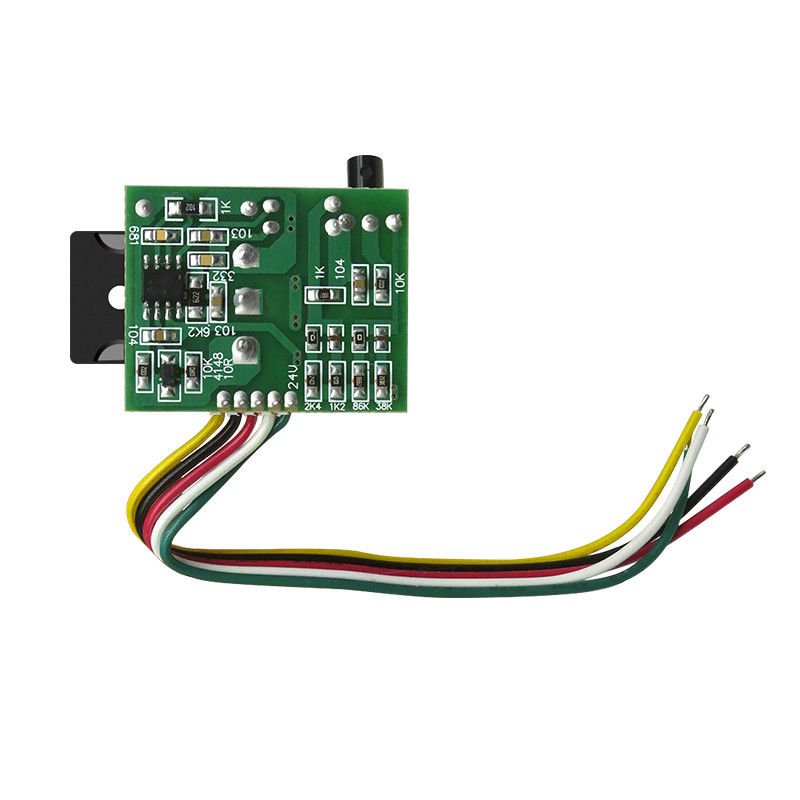

• আউটপুট ভোল্টেজ অনুযায়ী উপযুক্ত প্যাড নির্বাচন করতে, যেমন চিত্রে দেখানো হয়েছে

• লাইন সংযোগ করার পরে, আমরা পরামর্শ দিই: প্রথমে সংযোগ বিচ্ছিন্ন করুন (প্রধান পাওয়ার প্লাগ আনপ্লাগ করুন, মিথ্যা লোডের সাথে সংযুক্ত করুন (10 ওহমস 20 ওয়াট প্রতিরোধ), ভোল্টেজ পরিমাপ করুন, পাওয়ার টেস্ট মেশিনের আগে সঠিকভাবে চেক করুন।
