CA-888 LCD টিভি পাওয়ার মডিউল ইউনিভার্সাল উইন্ডো কন্ট্রোল পাওয়ার সাপ্লাই মডিউল

• মডেলঃ CA-888

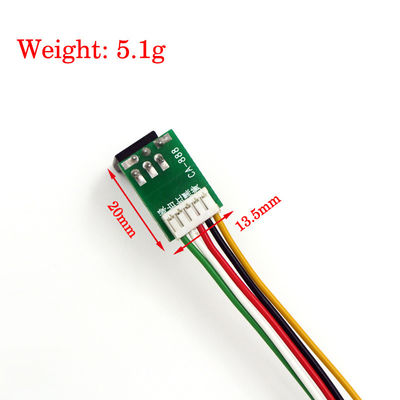

• আকারঃ 19.5*13.5mm
• ব্যবহারঃ 15-21-ইঞ্চি এলসিডি মনিটরের পাওয়ার সাপ্লাই রক্ষণাবেক্ষণ সমস্যা সমাধানের জন্য এলসিডি পাওয়ার বোর্ডের একটি বড় অনুপাত ক্ষতি। চিপ চালানোর শক্তির একটি, উচ্চ-শক্তি পাওয়ার সুইচ,স্যাম্পলিং প্রতিরোধের ক্ষতি সবচেয়ে সাধারণ, এই উপাদান মডেলের কারণে,বৈচিত্র্য,প্রায়ই কারণ একই খুচরা যন্ত্রাংশ নেই, এবং মেরামত করা যাবে না।গ্রাহকের প্রয়োজনের সংখ্যাগরিষ্ঠ সাধারণ উদ্দেশ্য এলসিডি পাওয়ার সাপ্লাই মডিউল একটি বন্ধু বিকাশ করা উচিত.
• মডিউলটিঃ তারের সহজ, ইনস্টল করা সহজ, সময় সাশ্রয়, রক্ষণাবেক্ষণের সাফল্যের হার উন্নত ইত্যাদি।বন্ধুদের রক্ষণাবেক্ষণের সমস্যাগুলির সম্মুখীন হতে পারে যে তারা একটি ইউনিভার্সাল পাওয়ার সাপ্লাই মডিউলের অধীনে এটির বিকাশ বিবেচনা করতে পারে।.

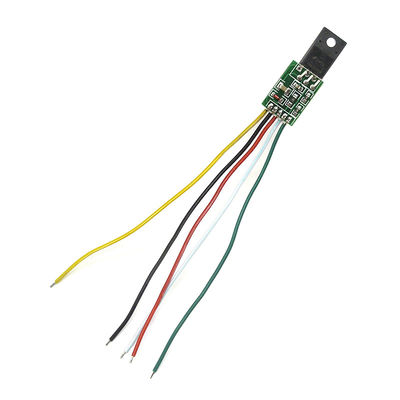

পিন সংজ্ঞা

• পা হলুদ রেখাঃ ড্রেন, পাওয়ার কন্ট্রোল সাইড, তারপর মূল উচ্চ ক্ষমতা MOS পাওয়ার সাপ্লাই ডি-পোল.সাধারণত পাওয়ার সুইচ টিউব পা মাঝখানে

• পা কালো লাইন বা গুঁড়া লাইনঃ GND, মডিউল গ্রাউন্ড 300v, তারপর নেতিবাচক ক্যাপাসিটার, একই লাইন হতে পারে.সরাসরি একটি বড় ফিল্টার ক্যাপাসিটার নেতিবাচক সংযুক্ত

• পা লাল লাইনঃ ভিসিসি, মডিউল পাওয়ার সাপ্লাই সাইড, তারপর প্রতিক্রিয়া মোড়ানো টার্মিনাল rectifier ক্যাপাসিটার ইতিবাচক,অবিচ্ছিন্ন পাওয়ার সাপ্লাই পরে, 12-18V মধ্যে ভোল্টেজ।

• ফুট সাদা লাইনঃ FB, ভোল্টেজ প্রতিক্রিয়া, তারপর optocoupler 4 ফুট, দয়া করে optocoupler 3 ফুট তাপ পরীক্ষা, তাপ না, তারপর গরম মাটিতে optocoupler সংক্ষিপ্ত করা,যখন 4-পিন পেরিফেরাল সার্কিট সংযোগ বিচ্ছিন্ন.

• পা সবুজ লাইনঃ স্টার্ট স্টার্ট পিন, তারপর +300 ভি ক্যাপাসিটার ইতিবাচক

ব্যবহারঃ

• বোর্ডে মূল শক্তি সরবরাহ চিপ অপসারণ (সাধারণত 8 ফুট), এবং সুইচ (mos টিউব)

• 300v ক্যাপাসিটার চেক করুন, সেইসাথে প্যাকেজের লোড পাশের ক্যাপাসিট্যান্স কোন ড্রাম আছে, প্রথম সমস্যা

• প্রতিস্থাপন

• লোড সাইড চেক করুন কোন শর্ট সার্কিট, বিজ্ঞাপন বোর্ড, উচ্চ ভোল্টেজ বোর্ড নেই

• সংশ্লিষ্ট লাইনে মডিউল সংযুক্ত করুন, এবং সাবধানে চেক করুন যে কোন ভুল নেই, যদি ভুল মডিউল ফাটল হতে পারে

• রেডিয়েটরের মূল অবস্থানে ইনস্টল, নিরোধক মনোযোগ দিতে, না শর্ট সার্কিট

• পাওয়ার, পরিমাপ ভোল্টেজ আউটপুট নয়, কোন আউটপুট নেই, তারপর কারণ চেক করুন
