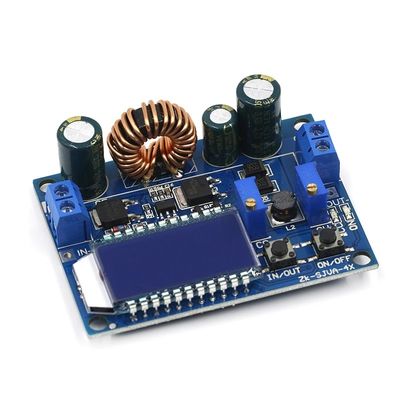

35W DC ডিজিটাল LCD ডিসপ্লে স্বয়ংক্রিয় বোর্ড ডাউন বক বুস্ট কনভার্টার পাওয়ার সাপ্লাই মডিউল

• ইনপুট ভোল্টেজ: 5.5-30V (ইনপুট ভোল্টেজ 5V, আপনি সাধারণত বক-বুস্ট অর্জন করতে পারেন, কিন্তু ভোল্টেজ এবং বর্তমান মিটারের মান সঠিক নয়; 4.7V এর কম, আন্ডারভোল্টেজ সুরক্ষা)
• আউটপুট ভোল্টেজ: 0.5-30V
• আউটপুট বর্তমান: 3A দীর্ঘমেয়াদী স্থিতিশীল কাজ, তাপ 4A পৌঁছতে পারে শক্তিশালী
• আউটপুট পাওয়ার: 35W প্রাকৃতিক কুলিং, 50W বাড়াতে তাপ অপচয়
• ভোল্টেজ ডিসপ্লে রেজোলিউশন: 0.05V
• বর্তমান ডিসপ্লে রেজোলিউশন: 0.005A
• রূপান্তর দক্ষতা: প্রায় 88%
• সফট-স্টার্ট: হ্যাঁ (লোড স্টার্টআপের সাথে খুব শক্তিশালী, স্টার্টআপ ব্যর্থ হতে পারে)
• ইনপুট বিপরীত সুরক্ষা: হ্যাঁ
• আউটপুট বিরোধী অনুপ্রবেশ: হ্যাঁ
• শর্ট সার্কিট সুরক্ষা: হ্যাঁ
• কাজের ফ্রিকোয়েন্সি: 180KHZ
• আকার: 6.6*4.8cm/2.6*1.89ইঞ্চি

ফাংশন বর্ণনা:

• মডিউলটিতে ইন/আউট, অন/অফ দুটি বোতাম রয়েছে: ইনপুট ভোল্টেজ এবং আউটপুট ভোল্টেজ ডিসপ্লে স্যুইচ করতে ইন/আউট বোতাম, আউটপুট কারেন্ট আউটপুট পাওয়ার ডিসপ্লে স্যুইচ করতে দীর্ঘ প্রেস করুন;চালু / বন্ধ বোতাম নিয়ন্ত্রণ আউটপুট চালু বা বন্ধ, দীর্ঘ প্রেস সেট পাওয়ার ডিফল্ট আউটপুট স্থিতি চালু বা বন্ধ।

• CC হল বর্তমান সেটিং potentiometer, ঘড়ির কাঁটার দিকে ঘূর্ণন, সেট কারেন্ট বাড়াতে পারে, যখন লোড কারেন্ট সেট কারেন্টে পৌঁছায়, ধ্রুবক বর্তমান অবস্থায় প্রবেশ করে, CC ধ্রুবক বর্তমান সূচক (লাল) আলো জ্বলে;সঠিক সিভি হল ভোল্টেজ সেটিং পটেনশিওমিটার, ঘড়ির কাঁটার দিকে ঘূর্ণন, আউটপুট ভোল্টেজ বাড়াতে পারে।ON সূচক হল আউটপুট স্থিতি নির্দেশক, যখন আউটপুট ভোল্টেজ চালু থাকে, অন্যথায় বন্ধ থাকে।

কিভাবে ব্যবহার করে:

ওভার-কারেন্ট সুরক্ষা ক্ষমতা সহ একটি সাধারণ বক-বুস্ট মডিউল হিসাবে ব্যবহৃত হয়

• CV ধ্রুবক ভোল্টেজ পটেনশিওমিটার সামঞ্জস্য করুন যাতে আউটপুট ভোল্টেজ আপনার পছন্দের ভোল্টেজে পৌঁছায়।
• 10A কারেন্ট মিটার দিয়ে আউটপুট শর্ট-সার্কিট কারেন্ট পরিমাপ করুন (দুটি টেস্ট লিড সরাসরি আউটপুট প্রান্তে সংযুক্ত করুন), এবং আউটপুট কারেন্ট প্রিসেট ওভার-কারেন্ট সুরক্ষা মান পর্যন্ত পৌঁছানোর জন্য CC ধ্রুবক কারেন্ট পটেনশিওমিটার সামঞ্জস্য করুন।(উদাহরণস্বরূপ, মাল্টিমিটার দ্বারা প্রদর্শিত বর্তমান মানটি যদি 2A হয়, আপনি মডিউল ব্যবহার করার সময় সর্বাধিক কারেন্ট কেবলমাত্র 2A-তে পৌঁছাবে। যখন কারেন্ট 2A-এ পৌঁছায়, তখন লাল ধ্রুবক ভোল্টেজ এবং ধ্রুবক কারেন্ট LED চালু থাকে, অন্যথায় LED বন্ধ থাকে )

সতর্ক করা:এই অবস্থায় ব্যবহার করার সময়, আউটপুটে বর্তমান স্যাম্পলিং রোধের কারণে 0 ~ 0.2V এর ভোল্টেজ ড্রপ হবে।একই সময়ে, ইনপুট এবং আউটপুট লিডগুলির একটি নির্দিষ্ট লিনিয়ার ভোল্টেজ ড্রপ থাকবে এটি একটি স্বাভাবিক ঘটনা!

মডিউলের ধ্রুবক বর্তমান ফাংশন ছাড়াই ব্যাটারি চার্জার হিসাবে ব্যবহৃত হয়ব্যাটারি চার্জ করার জন্য ব্যবহার করা যাবে না, ব্যাটারির শক্তির কারণে এবং চার্জার চাপের ড্রপ বড়, ফলে চার্জিং কারেন্ট খুব বড়, যার ফলে ব্যাটারির ক্ষতি হয়, তাই ব্যাটারির শুরুতে ধ্রুবক ফ্লো চার্জিং ব্যবহার করা, যখন একটি নির্দিষ্ট পরিমাণে চার্জ স্বয়ংক্রিয়ভাবে ধ্রুবক ভোল্টেজ চার্জিং ফিরে সুইচ.

• ফ্লোট ভোল্টেজ এবং চার্জিং কারেন্ট নির্ধারণ করুন যার জন্য আপনার রিচার্জেবল ব্যাটারি প্রয়োজন (যদি লিথিয়াম ব্যাটারি প্যারামিটার 3.7V / 2200mAh হয় তাহলে ফ্লোট ভোল্টেজ 4.2V এবং সর্বোচ্চ চার্জিং কারেন্ট হল 1C, অর্থাৎ 2200mA)
• নো-লোড অবস্থার অধীনে, মাল্টিমিটার আউটপুট ভোল্টেজ পরিমাপ করে এবং ধ্রুবক ভোল্টেজ পটেনশিওমিটারকে সামঞ্জস্য করে যাতে আউটপুট ভোল্টেজ ফ্লোট ভোল্টেজ পর্যন্ত পৌঁছায়।(যদি 3.7V লিথিয়াম ব্যাটারি চার্জ করা হয়, আউটপুট ভোল্টেজ 4.2V এ সামঞ্জস্য করুন)
• 10A কারেন্ট মিটার দিয়ে আউটপুট শর্ট-সার্কিট কারেন্ট পরিমাপ করুন (সরাসরি দুটি টেস্ট লিড সংযুক্ত করুনআউটপুটেটার্মিনাল)

এবং ধ্রুবক কারেন্ট পটেনশিওমিটার সামঞ্জস্য করুন যাতে আউটপুট কারেন্ট পূর্বনির্ধারিত চার্জ বর্তমান মান পর্যন্ত পৌঁছায়;

• ব্যাটারি সংযোগ করুন, চার্জিং.
• (পদক্ষেপ 1, 2 এবং 3 নিম্নরূপ: ইনপুট টার্মিনেশন পাওয়ার সাপ্লাই, আউটপুট ব্যাটারি লোডের সাথে সংযুক্ত নয়)
• LED ধ্রুবক বর্তমান ড্রাইভার মডিউল হিসাবে ব্যবহৃত
• (1) নিশ্চিত করুন যে আপনাকে LED অপারেটিং কারেন্ট এবং সর্বাধিক অপারেটিং ভোল্টেজ চালাতে হবে;
• (2) নো-লোড অবস্থার অধীনে, মাল্টিমিটার আউটপুট ভোল্টেজ পরিমাপ করে এবং ধ্রুবক ভোল্টেজ পটেনটিওমিটারকে সামঞ্জস্য করে যাতে আউটপুট ভোল্টেজ LED-এর সর্বাধিক অপারেটিং ভোল্টেজে পৌঁছায়।
• (3) একটি মাল্টিমিটার 10A বর্তমান পরিমাপ আউটপুট শর্ট-সার্কিট কারেন্টের সাথে, ধ্রুবক কারেন্ট পোটেনটিওমিটার সামঞ্জস্য করার সময় যাতে আউটপুট কারেন্ট পূর্বনির্ধারিত LED অপারেটিং কারেন্টে পৌঁছায়;
• (4) LED, পরীক্ষা মেশিনের সাথে সংযুক্ত।
• (পদক্ষেপ 1, 2, এবং 3 নিম্নরূপ: পাওয়ার ইনপুট করুন এবং নো-লোড LED আউটপুট করুন।
