পণ্যের বিবরণ:
|
প্রদর্শনের ধরন: | শুধুমাত্র ডিজিটাল | দুরত্ব পরিমাপ করা: | 0~100V |
---|---|---|---|
মাত্রা: | 4.8*3*2.3সেমি | জাহাজের পথ: | বায়ু দ্বারা বা সমুদ্র দ্বারা |
প্রস্তুতকারক: | হ্যাঁ | ডেলিভারি সময়: | 24 ঘন্টার মধ্যে শিপ আউট |
বিশেষভাবে তুলে ধরা: | 30V ভোল্টেজ এবং বর্তমান মিটার,DC4v ভোল্টেজ এবং বর্তমান মিটার,ভোল্টেজ বর্তমান মিটার 100A |

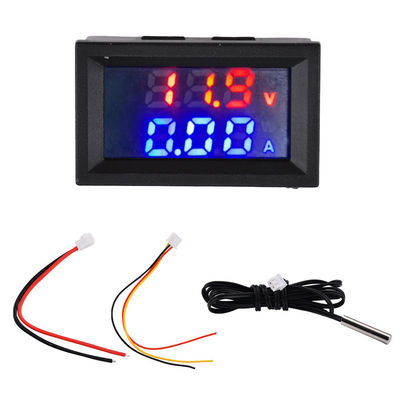

M430 একটি ভোল্টেজ, কারেন্ট এবং পাওয়ার মাপার যন্ত্র।এটি শুধুমাত্র পরীক্ষার অধীনে সার্কিটের ভোল্টেজ, বর্তমান এবং শক্তি পরিমাপ এবং প্রদর্শন করতে পারে।প্রদর্শিত মান একটি সামঞ্জস্যযোগ্য প্রতিরোধের মাধ্যমে সূক্ষ্ম-টিউন করা যেতে পারে।লুপের প্রকৃত ভোল্টেজ এবং কারেন্টের কোন প্রভাব নেই।
ব্যবহার করার সময় 30V এর উপরে উচ্চ ভোল্টেজ ব্যবহার করবেন না, অন্যথায় এটি পণ্যের ওভারভোল্টেজ ক্ষতির কারণ হবে।
10A রেঞ্জের পণ্যটি একটি শান্ট প্রতিরোধকের সাথে আসে এবং সরাসরি বর্তমান পরিমাপের পরীক্ষার শেষে একটি শর্ট সার্কিট থাকবে।যতক্ষণ মিটার তারের ডায়াগ্রাম অনুযায়ী লোডের সাথে সিরিজে সংযুক্ত থাকে, এটি স্বাভাবিকভাবে ব্যবহার করা যেতে পারে।
অপারেটিং ভোল্টেজ:
যন্ত্রের কার্যকরী ভোল্টেজ হল DC 4~30V, 5~12V বাঞ্ছনীয়
পাতলা লাল রেখাটি কর্মক্ষম পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরু, এবং পাতলা কালো লাইনটি কার্যকরী পাওয়ার সাপ্লাইয়ের নেতিবাচক মেরু, যা ঘন কালো লাইনের সাথে সাধারণ মাটির অন্তর্গত।
ব্যবহার করার সময়, পাতলা লাল এবং কালো তারের সাথে সংযুক্ত সীমা ভোল্টেজ 30V এর বেশি হতে পারে না এবং 12V পাওয়ার সাপ্লাই সুপারিশ করা হয়
দুরত্ব পরিমাপ করা:
ভোল্টেজ পরিমাপের পরিসর হল 0~100V, 10V এর নিচে ডিসপ্লে মোড হল 0.00V, ভোল্টেজ 0.2V থেকে শুরু হয় এবং ত্রুটির পরিসীমা হল ±1V৷
বর্তমান পরিমাপের পরিসর হল 0~10A, বর্তমান 0.03A থেকে শুরু হয় এবং ত্রুটি হল ±0.1A
ভোল্টেজ ডিসপ্লে ফাইন-টিউনিং
এটা ডিসপ্লে ফাইন অ্যাডজাস্টমেন্ট, মেজর অ্যাডজাস্টমেন্ট নয়, অ্যাডজাস্টমেন্ট হল ডিসপ্লে ভোল্টেজ, কিন্তু আসল ভোল্টেজ অ্যাডজাস্ট করা যায় না!

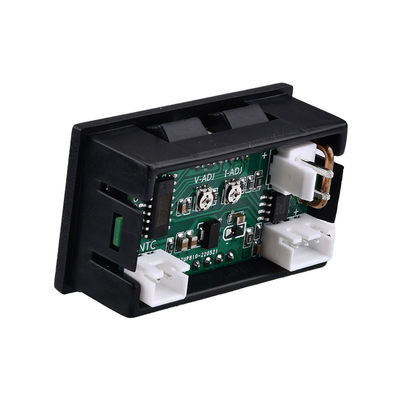

একটি ফ্ল্যাট-ব্লেড স্ক্রু ড্রাইভার খুঁজুন এবং ভোল্টেজকে ফাইন-টিউন করার জন্য V-ADJ রাউন্ড অ্যাডজাস্টেবল রেসিস্টরকে টুইস্ট করুন
বর্তমান ডিসপ্লে ফাইন-টিউনিং
এটা ডিসপ্লে ফাইন অ্যাডজাস্টমেন্ট, মেজর অ্যাডজাস্টমেন্ট নয়, অ্যাডজাস্টমেন্ট হল ডিসপ্লে কারেন্ট, কিন্তু আসল কারেন্ট অ্যাডজাস্ট করা যায় না!
একটি ফ্ল্যাট-ব্লেড স্ক্রু ড্রাইভার খুঁজুন এবং কারেন্টকে ফাইন-টিউন করার জন্য A-ADJ রাউন্ড অ্যাডজাস্টেবল রেসিস্টরকে টুইস্ট করুন
স্ট্যান্ডার্ড তার:
XH-2.54-3P লাল, কালো এবং হলুদ তার (পাতলা তারের মোট দৈর্ঘ্য: 155 মিমি)
পাতলা লাল রেখা: কার্যকরী পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরু, 30V এর উপরে পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করতে পারে না
পাতলা কালো তার: কর্মক্ষম পাওয়ার সাপ্লাইয়ের নেতিবাচক মেরু, এবং নির্মাণ সাইটে ঘন কালো তার, পাওয়ার সাপ্লাই ভাগ করার সময় সংযোগ করার প্রয়োজন নেই
পাতলা হলুদ লাইন: ভোল্টেজ টেস্ট লাইন, টেস্ট সার্কিট পাওয়ার সাপ্লাইয়ের ইতিবাচক মেরুতে সংযুক্ত
VH-3.96-2P লাল এবং কালো তার (মোটা তারের মোট দৈর্ঘ্য: 165 মিমি) বর্তমান পরীক্ষার তার
পুরু লাল তার: বর্তমান পরীক্ষার ইতিবাচক মেরু, যা লোডের নেতিবাচক মেরুতে সংযুক্ত।
ঘন কালো তার: বর্তমান পরীক্ষা নেতিবাচক, পাওয়ার নেগেটিভের সাথে সংযোগ করুন, প্রথমে সংযোগ করুন এবং তারপর সংযোগ বিচ্ছিন্ন হলে সংযোগ বিচ্ছিন্ন করুন

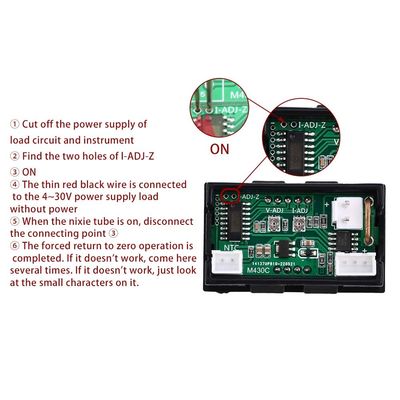

নো-লোড কারেন্ট শূন্য প্রক্রিয়াকরণ পদ্ধতিতে ফিরে আসে না:
শূন্য-লোড শূন্য করার জন্য, আপনাকে একটি পয়েন্টেড টুইজার প্রস্তুত করতে হবে।লোড সার্কিট এনার্জাইজ করবেন না।সূক্ষ্ম লাল এবং কালো বন্ধ পাওয়ার.আই-এডিজে-জেড-এর পাশের দুটি বৃত্তাকার গর্তে চিমটি ঢোকান, সূক্ষ্ম লাল এবং কালোতে শক্তি দিন, 5 সেকেন্ড অপেক্ষা করুন এবং টুইজারগুলি সরান।, তাই এটি শূন্য করতে বাধ্য হয়, যদি না হয়, অপারেশনটি কয়েকবার পুনরাবৃত্তি করুন।
