বিএমএস ব্যাটারি সুরক্ষা বোর্ড

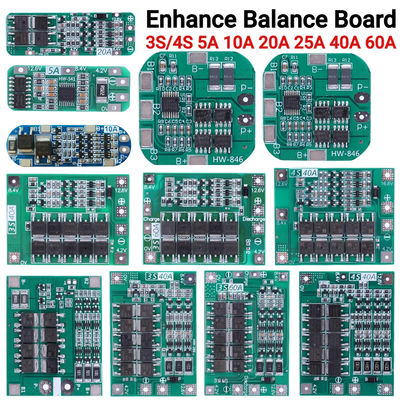

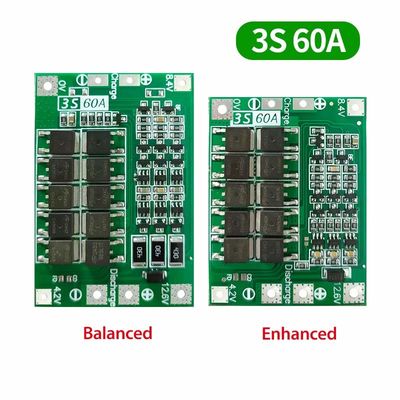

Created with Pixso. 3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড

3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড

ব্র্যান্ড নাম: Creatall
মডেল নম্বর: 18650
MOQ: 10PCS
Price: আলোচনা সাপেক্ষে
Delivery Time: 5-8 কাজের দিন
বিস্তারিত তথ্য
উৎপত্তি স্থল:
গুয়াংডং, চীন
ইনপুট ভোল্টেজ::
5V
চার্জিং কাট-অফ ভোল্টেজ::
4.2V ±1%
যোগাযোগ ইন্টারফেস:
UART/CAN/I2C
আবেদন:
ইলেকট্রিক ভেহিকেল/এনার্জি স্টোরেজ/ইউপিএস
পণ্যের নাম:
বিএমএস ব্যাটারি সুরক্ষা বোর্ড
সুরক্ষা ফাংশন:
ওভার ভোল্টেজ/ওভার কারেন্ট/শর্ট সার্কিট/তাপমাত্রা বেশি/ভোল্টেজের নিচে/ব্যালেন্সিং
বিশেষভাবে তুলে ধরা:

3S 4S বিএমএস সুরক্ষা বোর্ড

,

25A 40A 60A লিথিয়াম ব্যাটারি বোর্ড

,

লি-আয়ন ব্যাটারি চার্জিং সুরক্ষা বোর্ড

পণ্যের বর্ণনা

11.1V12.6V14.8V16.8V বর্ধিত ভারসাম্য বিএমএস জন্য ড্রিল মোটর লিথিয়াম ব্যাটারি চার্জার সুরক্ষা বোর্ড 3S 4S 40A 60A

পণ্যের বর্ণনাঃ

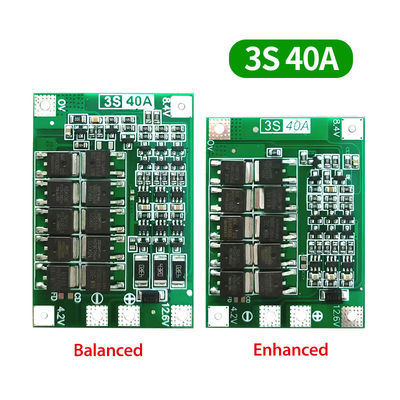

৩ স্ট্রিং 12.6V 40A লিথিয়াম ব্যাটারি সুরক্ষা বোর্ড

  • চার্জিং ভোল্টেজঃ DC 12.6V ~ 13.6V
  • ক্রমাগত স্রাব বর্তমানঃ সর্বোচ্চ 40A (যদি তাপ অপচয় পরিবেশ ভাল না হয়, লোড বর্তমান হ্রাস করুন)
  • ক্রমাগত চার্জিং বর্তমানঃ 20A পর্যন্ত
  • ব্যালেন্স সংস্করণ আকারঃ 41x61x4mm
  • উন্নত সংস্করণ আকারঃ 41x55x4mm
  • প্রযোজ্য পছন্দঃ 3.7V এর নামমাত্র ভোল্টেজের জন্য প্রযোজ্য, সম্পূর্ণ চার্জ 4.2V লিথিয়াম ব্যাটারি (18650, 26650, পলিমার লিথিয়াম ব্যাটারি সহ) 170W এর নীচে ড্রিল করা যেতে পারে

নোটঃ

  • সফলভাবে ড্রিল শুরু করার জন্য 3 টি 10C-20C পাওয়ার ব্যাটারি বা 6 টি 5C-10C পাওয়ার ব্যাটারি প্রয়োজন (প্রস্তাবিত পাওয়ার ব্যাটারি মডেলঃ সনি vtc4, vtc4A, vtc5A, vtc6) OV এবং 12.6V তারের,৩ বর্গ মিলিমিটার বা তার বেশি তামার তার ব্যবহার করুন (নিকেল শীট ব্যবহার করা যাবে না)
  • ডায়াগ্রাম অনুযায়ী 0V, 4.2V, 8.4V, 12.6V সংযুক্ত করুন। তারের লোড করার সময় বোর্ডের কোনও উপাদান স্পর্শ করবেন না। ইচ্ছাকৃতভাবে শর্ট সার্কিট করবেন না।
  • যখন ব্যাটারিটি প্রথমবারের জন্য সোল্ডার করা হয় বা চার্জিং চলমান থাকে, যতক্ষণ পর্যন্ত একক ব্যাটারি 4.2V অতিক্রম করে, "430" প্রতিরোধক গরম হবে এবং স্রাব করবে (প্রায় 4.6V পর্যন্ত স্রাব) ।19 ভোল্ট গরম বন্ধ করতে). যদি "430" রেজিস্টার গুরুতরভাবে গরম হয়, ভুল লাইন সংযুক্ত করা হয় কিনা তা পরীক্ষা করুন।

হার্ডওয়্যার প্রস্তুতিঃ

প্রস্তুত 3S 12.6V 40A লিথিয়াম ব্যাটারি সুরক্ষা মডিউল, ব্যাটারি, পাওয়ার সাপ্লাই, উচ্চ ক্ষমতা লোড প্রতিরোধক



      3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড

নীচের চিত্রটি মডিউল নিষ্কাশন ডায়াগ্রাম দেখায়। ব্যাটারিটি 3 টি স্ট্রিং। সংযুক্ত ব্যাটারিটি 40A নিষ্কাশন বর্তমানের সাথে দেখা করতে হবে।এটি ব্যাটারি সমান্তরাল বা একটি বড় স্রাব বর্তমান সঙ্গে একটি ব্যাটারি কেনার দ্বারা উপলব্ধি করা যেতে পারেউদাহরণস্বরূপ, যদি ব্যাটারিটি 2000mAH হয় এবং স্রাবের গুণক 10C হয়, তবে 2 এর মাত্র 3 টি স্ট্রিং প্রয়োজন এবং স্রাবের বর্তমান 40A।



        3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড

নীচের চিত্রটি ব্যাটারি চার্জিং ডায়াগ্রাম দেখায়। চার্জিং ভোল্টেজটি DC12.6V ~ 13.6V। চার্জিং বর্তমানটি সংযুক্ত ব্যাটারির উপর নির্ভর করে এবং সর্বাধিক 20A এর বেশি নয়।মডিউল একটি ভারসাম্যপূর্ণ চার্জিং পথ আছে, এবং সমীকরণ ফাংশন শুধুমাত্র যখন ব্যাটারি কর্মক্ষমতা অনেক ভিন্ন নয় কাজ করে।

       3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড



       3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড

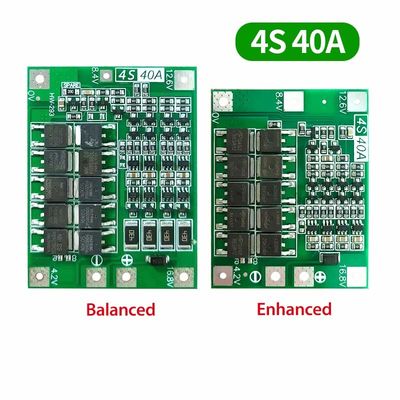

4 স্ট্রিং 14.8V 16.8V 40A লিথিয়াম ব্যাটারি সুরক্ষা বোর্ড



  • চার্জিং ভোল্টেজঃ DC 16.8V ~ 17V
  • ক্রমাগত স্রাব বর্তমানঃ সর্বোচ্চ 40A (যদি তাপ অপচয় পরিবেশ ভাল না হয়, লোড বর্তমান হ্রাস করুন)
  • ক্রমাগত চার্জিং বর্তমানঃ 20A পর্যন্ত
  • ব্যালেন্স সংস্করণ আকারঃ 45x60x4mm
  • উন্নত সংস্করণ আকারঃ 44x55x4mm
  • প্রযোজ্য পছন্দঃ 3.7V এর নামমাত্র ভোল্টেজের জন্য প্রযোজ্য, সম্পূর্ণ চার্জ 4.2V লিথিয়াম ব্যাটারি (18650, 26650, পলিমার লিথিয়াম ব্যাটারি সহ) 170W এর নীচে ড্রিল করা যেতে পারে



নোটঃ



  • সফলভাবে ড্রিল শুরু করার জন্য তিনটি 15C-20C পাওয়ার ব্যাটারি বা ছয়টি 10C-15C পাওয়ার ব্যাটারি প্রয়োজন (সাধারণ 18650 ড্রিল শুরু করতে পারে না!
  • মানচিত্রের ক্যাবলিং 0V, 4.2V, 8.4V, 12.6V, 16.8V অনুযায়ী, ইচ্ছাকৃতভাবে শর্ট সার্কিট করবেন না।
  • যখন ব্রাশ মোটরের লোড ব্যবহার করা হয়, একটি অ-পোলার ক্যাপাসিটর সংযোগ করার চেষ্টা করুন (২৫ ভোল্টের উপরে ভোল্টেজ সহ্য করুন,ক্ষমতা 10uF-100uF) মোটর থেকে বিপরীত স্পাইক প্রতিরোধ করার জন্য মোটর এর ইতিবাচক এবং নেতিবাচক টার্মিনাল- এমওএস টিউব ভেঙে দাও।
  • 4 ব্যাটারি গ্রুপ সিরিজের মধ্যে, ব্যাটারি প্রতিটি গ্রুপের ভোল্টেজ, যদি একই নয়, প্রতিটি ব্যাটারি পৃথকভাবে পূরণ করুন এবং তারপর সিরিজ ব্যবহার করুন।ভোল্টেজ ড্রপ দ্রুত ব্যাটারি যে গ্রুপ খারাপ ব্যাটারি.





নীচের চিত্রটি মডিউল নিষ্কাশন ডায়াগ্রাম দেখায়। ব্যাটারিটি 4 টি স্ট্রিং। সংযুক্ত ব্যাটারিটি 40A নিষ্কাশন বর্তমানের সাথে দেখা করতে হবে।এটি ব্যাটারি সমান্তরাল বা একটি বড় স্রাব বর্তমান সঙ্গে একটি ব্যাটারি কেনার দ্বারা উপলব্ধি করা যেতে পারে. উদাহরণস্বরূপ ব্যাটারি 2000mAH, স্রাব মাল্টিপল 10C, তারপর শুধুমাত্র 4 সিরিজ 2 প্রয়োজন এবং সর্বোচ্চ বর্তমান স্রাব বর্তমান 40A পৌঁছাতে পারে, স্থিতিশীল স্রাব 4 স্ট্রিং 4 প্রয়োজন এবং হতে পারে,এবং তাপ অপসারণের দিকে মনোযোগ দিতে হবে, স্রাব ব্যাটারি ক্ষমতা দ্রুত হ্রাস পাবে।





3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড

3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড





নীচের ছবিতে ব্যাটারি চার্জিং ডায়াগ্রাম দেখানো হয়, 4 সিরিজ ব্যাটারি, প্রকৃত পূর্ণ চার্জ, ভোল্টেজ 16.8V, চার্জিং ভোল্টেজ DC17V-18V, চার্জিং বর্তমান সংযুক্ত ব্যাটারি উপর নির্ভর করে,সর্বাধিক 20A অতিক্রম করে না.





3S 4S 25A 40A 60A BMS ব্যাটারি সুরক্ষা বোর্ড লি-আইন ব্যাটারি চার্জিং বোর্ড
