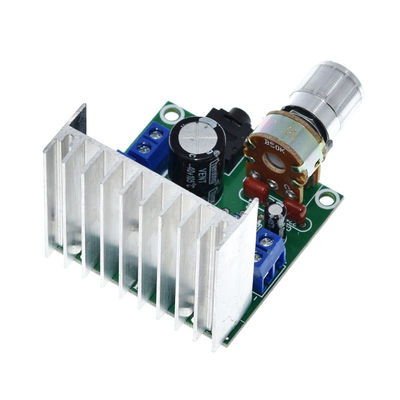

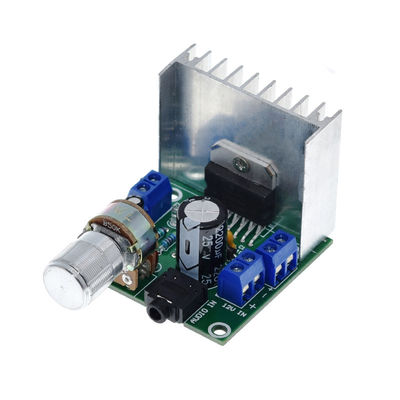

বুকশেলফ স্পিকারের জন্য TDA7297 অ্যামপ্লিফায়ার অডিও মডিউল 15W+15W ডাবল চ্যানেল

• আউটপুট পাওয়ার: 15W + 15W
• চ্যানেলের ধরন: 2.0 স্টেরিও
• পাওয়ার ইনপুট: DC 8-18V/2000mA
• ফ্রিকোয়েন্সি প্রতিক্রিয়া: 20Hz-20 KHZ

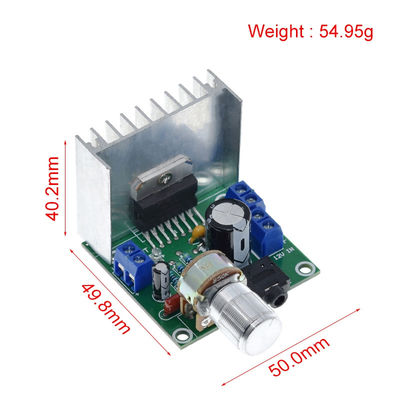

• দৈর্ঘ্য: 52x প্রস্থ: 48x উচ্চতা: 40 মিমি।
• ওজন: 55 গ্রাম
• ম্যাচিং স্পিকার: 4-8Ω10-80W3-8 ইঞ্চি স্পিকার
• আবেদনের সুযোগ: বুকশেলফ স্পিকার, সিআরটি টিভি, রেডিও, ছোট পাওয়ার প্লেয়ার ইত্যাদি

ব্যবহারবিধি:

• সাউন্ড বক্স সংযোগ করুনপাওয়ার এম্প্লিফায়ার বোর্ডের অডিও আউটপুট পোর্টে স্পিকার তারের এক প্রান্তে থাকা দুটি তারকে সংযুক্ত করুন।বাম চ্যানেলের স্পিকারটি পাওয়ার এম্প্লিফায়ার বোর্ডের LOUT পোর্টের সাথে সংযুক্ত এবং ডান চ্যানেলের স্পিকারটি পাওয়ার এম্প্লিফায়ার বোর্ডের ROUT পোর্টের সাথে সংযুক্ত।ধনাত্মক মেরু + ঋণাত্মক মেরু সংযুক্ত থাকে
• অডিও উত্স সংযুক্ত করুনএক প্রান্তে একটি 3.5 মিমি স্টেরিও হেডফোন প্লাগ সহ একটি অডিও কেবল ব্যবহার করে, পাওয়ার অ্যামপ্লিফায়ার বোর্ডে 3.5 স্টেরিও হেডফোন সকেটে প্লাগ করুন এবং অডিও কেবল প্লাগের অপর প্রান্তটি অডিও উত্সের সাথে সংযুক্ত করুন (যেমন কম্পিউটার, মোবাইল ফোন, MP3, ডিভিডি)
• পাওয়ার সাপ্লাই সংযোগ করুন①পাওয়ার অ্যাডাপ্টার সংযোগ করুন 12V2A বা তার বেশি ডিসি আউটপুট সহ একটি পাওয়ার অ্যাডাপ্টার ব্যবহার করুন৷+ পোর্টের সাথে সংযুক্ত ইতিবাচক টার্মিনাল এবং - পোর্টের সাথে সংযুক্ত নেতিবাচক টার্মিনালের সাথে পাওয়ার এমপ্লিফায়ার বোর্ডের 12V পোর্টের সাথে আউটপুট লাইনটি সংযুক্ত করুন।
• ট্রান্সফরমার সংযোগ করুনAC 12V2A এবং তার উপরে আউটপুট সহ ট্রান্সফরমার ব্যবহার করুন।পাওয়ার এমপ্লিফায়ার বোর্ডের 12V পোর্টের সাথে ট্রান্সফরমারের দুটি আউটপুট তারের সাথে সংযোগ করুন।যেহেতু ট্রান্সফরমার এসি পাওয়ার আউটপুট করে, তাই কোন পজিটিভ বা নেগেটিভ পোল নেই।

গান বাজাও:

পাওয়ার সাপ্লাই প্লাগ ইন করুন, পাওয়ার পরিবর্ধক বোর্ড কার্যকরী অবস্থায় প্রবেশ করবে, নীল আলো শক্তি নির্দেশক আলো;আপনি আপনার পছন্দ অনুযায়ী ভলিউম নব সামঞ্জস্য করতে পারেন।

পণ্যের বিবরণ:

• 2200uf ফিল্টার ক্যাপাসিটরটি পাওয়ার সাপ্লাইতে গৃহীত হয় পর্যায়-পরবর্তী পাওয়ার অ্যামপ্লিফায়ারের জন্য প্রচুর শক্তি সরবরাহ করার জন্য, যাতে বড় গতিশীল পরিস্থিতিতে পাওয়ার এম্প্লিফায়ারের শব্দ নরম হবে না।খাদ শক্তিশালী, মাঝখানে স্পষ্টতই সুন্দর, ত্রিগুণ পরিষ্কার এবং সুন্দর!
• BTL আউটপুট সার্কিটটি মূল ST এর TDA7297 পাওয়ার এমপ্লিফায়ার ইন্টিগ্রেটেড ব্লকের সমন্বয়ে গঠিত, যার শক্তিশালী শক্তি রয়েছে!6 "বুকশেল্ফ স্পিকারগুলি ঠেলে দিতে অনায়াসে, উষ্ণ এবং পূর্ণ শব্দ, প্রত্যাহার করা সহজ, 2-6" ছোট স্পিকার এবং বুকশেল্ফ স্পিকারের জন্য উপযুক্ত।3-30W পরিচালনা করা যেতে পারে।
• নীল LED পাওয়ার সূচক, পাওয়ার সাপ্লাই স্থিতির রিয়েল-টাইম পর্যবেক্ষণ।
• অডিও ইনপুট 3.5 মিমি ইউনিভার্সাল স্টেরিও সকেট গ্রহণ করে।ব্যবহারকারীরা সহজেই মোবাইল ফোন, কম্পিউটার, MP3, আইপ্যাড এবং অন্যান্য টার্মিনাল ডিভাইসের সাথে সংযোগ করতে পারে যতক্ষণ না তারা একটি ডাবল-এন্ডেড 3.5 প্লাগ লাইন ব্যবহার করে।
• পাওয়ার ইনপুট এবং অডিও আউটপুট সব তারের ব্লক ব্যবহার, যতক্ষণ স্ক্রু ড্রাইভার উপরে স্ক্রু আলগা, এবং তারপর তারের মধ্যে তারের প্লাগ, এবং তারপর তারের সম্পূর্ণ করার জন্য স্ক্রু আঁট, একটি সোল্ডারিং লোহা সহজে সম্পন্ন করা যেতে পারে প্রয়োজন নেই.
