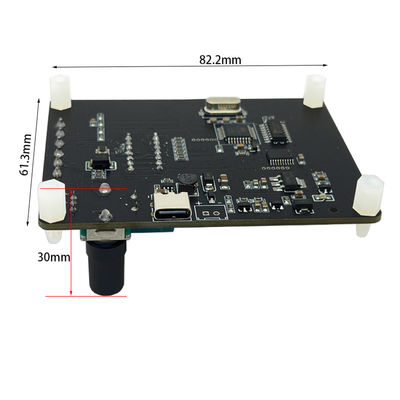

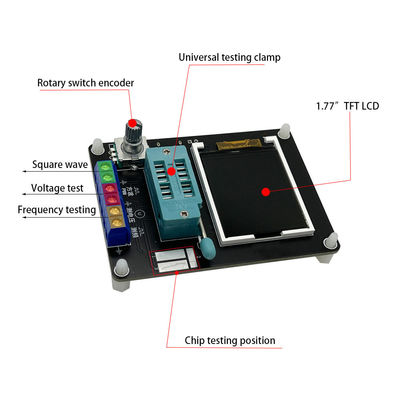

GM328A ট্রানজিস্টর ডায়োড টেস্টার টুল ESR ভোল্টেজ ফ্রিকোয়েন্সি মিটার

বিঃদ্রঃ:

ক্যাপাসিটর পরীক্ষা করার আগে, পরিমাপের জন্য পরীক্ষা ধারকের মধ্যে ঢোকানোর আগে ক্যাপাসিটরটি ডিসচার্জ করুন, অন্যথায় পরীক্ষকের মাইক্রোকন্ট্রোলারের ক্ষতি হওয়ার ঝুঁকি রয়েছে।

1, ক্রমাঙ্কন

পরীক্ষক ক্রমাঙ্কনটি তার নিজস্ব উপাদানগুলির ত্রুটিগুলি দূর করতে, চূড়ান্ত পরীক্ষার ফলাফলগুলিকে আরও নির্ভুল করে তুলতে ব্যবহৃত হয়।ক্রমাঙ্কন দ্রুত ক্রমাঙ্কন এবং সম্পূর্ণ ফাংশন ক্রমাঙ্কন মধ্যে বিভক্ত করা হয়.
দ্রুত ক্রমাঙ্কনের জন্য অপারেশন পদ্ধতি: তিনটি টেস্ট পয়েন্ট TP1, TP2 এবং TP3 ছোট করুন এবং তারপর স্ক্রীন দেখার সময় টেস্ট বোতাম টিপুন।একটি কালো পটভূমিতে পর্দার রঙ সাদা পাঠে পরিবর্তিত হবে।প্রম্পট বার্তার পরে "সেলফ্টেস্ট মোড...?", দ্রুত ক্রমাঙ্কন প্রক্রিয়ায় প্রবেশ করতে পরীক্ষা বোতাম টিপুন;যদি, "Selftest mode...?" বার্তার পরে যদি "Selftest mode..." বার্তার 2 সেকেন্ডের মধ্যে কোনো বোতাম চাপা না হয়, তাহলে স্বাভাবিক পরীক্ষা প্রক্রিয়াটি সঞ্চালিত হয় এবং তিনটি পরীক্ষার পয়েন্ট TP1, TP2 এর প্রতিরোধের মান এবং TP3 শেষে প্রদর্শিত হয়। দ্রুত ক্রমাঙ্কন প্রক্রিয়ায় প্রবেশ করার পরে, কিছু ডেটা স্ক্রিনে উপস্থিত হবে, এটি উপেক্ষা করুন। স্ক্রিনে একটি ঝলকানি স্ট্রিং উপস্থিত হওয়া পর্যন্ত অপেক্ষা করুন।
"আইসোলেট প্রোব!" এর পরে, ছোট করা TP1, TP2 এবং TP3 লিডগুলি সরান৷স্ক্রিনে "টেস্ট এন্ড" স্ট্রিং প্রদর্শিত না হওয়া পর্যন্ত দ্রুত ক্রমাঙ্কন সম্পূর্ণ হয়৷প্রথমবার ক্রমাঙ্কন করার সময়, সম্পূর্ণ ফাংশন ক্রমাঙ্কন পদ্ধতি ব্যবহার করুন।
সম্পূর্ণ ফাংশন ক্রমাঙ্কন ফাংশন মেনু থেকে অ্যাক্সেস করা হয় এবং একটি অতিরিক্ত 220nf ক্যাপাসিটর প্রয়োজন।সম্পূর্ণ ফাংশন ক্রমাঙ্কন একটি আরও ব্যাপক ক্রমাঙ্কন প্রক্রিয়া সঞ্চালন করে এবং আরও বেশি সময় নিতে পারে।একবার ফাংশন মেনুতে, পরীক্ষার বোতামটিকে মেনু আইটেম "সেলফ্টেস্ট"-এ চালু করুন, তারপরে সম্পূর্ণ ফাংশন ক্রমাঙ্কন প্রক্রিয়াতে প্রবেশ করতে পরীক্ষা বোতাম টিপুন, যা ফ্ল্যাশিং স্ট্রিং "শর্ট প্রোবস! যখন ফ্ল্যাশিং স্ট্রিং "বিচ্ছিন্ন প্রোব!" স্ক্রিনে প্রদর্শিত হবে, তিনটি টেস্ট পয়েন্ট থেকে তারগুলি সরিয়ে দিন এবং ক্রমাঙ্কন প্রক্রিয়াটি এগিয়ে যাওয়ার জন্য অপেক্ষা করা চালিয়ে যান, যখন স্ট্রিং "1-||- 3 > 100nf", টেস্ট পয়েন্ট TP1 এবং TP3-এ প্রস্তুত 220nf ক্যাপাসিটারগুলি ইনস্টল করুন। স্ক্রীনটি "টেস্ট এন্ড" না বলা পর্যন্ত অপেক্ষা করুন এবং সম্পূর্ণ কার্যকরী ক্রমাঙ্কন প্রক্রিয়া সম্পূর্ণ হয়।

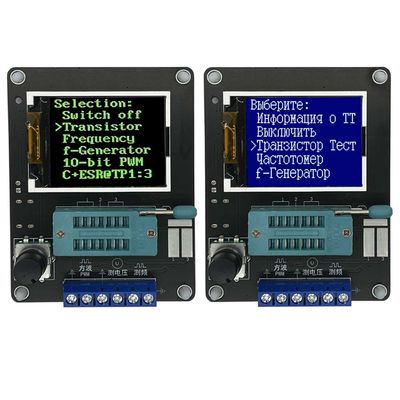

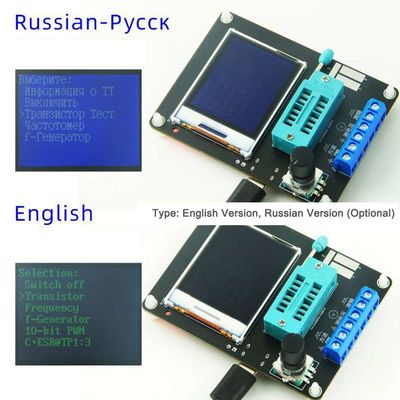

2. ফাংশন মেনু

2.1 বন্ধ করুন
2.2 ট্রানজিস্টর
2.3 ফ্রিকোয়েন্সি
ফ্রিকোয়েন্সি পরিমাপ করে।ফ্রিকোয়েন্সি পরিমাপ ফাংশন থেকে প্রস্থান করতে পরীক্ষার বোতাম টিপুন এবং ধরে রাখুন।ফ্রিকোয়েন্সি পরিমাপ পরিসীমা 1 Hz থেকে 1 MHz এর বেশি, যখন পরিমাপ করা ফ্রিকোয়েন্সি 25 KHz এর নিচে হয়, সময়টি প্রদর্শিত হয়
2.4 এফ-জেনারেটর
একাধিক স্কোয়ার ওয়েভ ফ্রিকোয়েন্সি নির্বাচনযোগ্য সহ স্কয়ার ওয়েভ জেনারেটর, বিভিন্ন স্কোয়ার ওয়েভ ফ্রিকোয়েন্সিগুলির মধ্যে স্যুইচ করতে পরীক্ষার বোতামটি বাম বা ডানে ঘুরিয়ে দিন, স্কয়ার ওয়েভ জেনারেটর থেকে প্রস্থান করতে পরীক্ষা বোতামটি দীর্ঘক্ষণ টিপুন।
2.5 10-বিট PWM
পালস জেনারেটর, 1% - 99% থেকে নাড়ির ডিউটি ​​চক্র সামঞ্জস্য করতে পরীক্ষার বোতামটি বাম বা ডানদিকে ঘুরিয়ে দিন।পালস জেনারেটর থেকে প্রস্থান করতে পরীক্ষা বোতাম টিপুন এবং ধরে রাখুন।
2.6 C+ESR@TP1:3
ক্যাপাসিট্যান্স ইন-লাইন পরিমাপ ফাংশন, একটি 2uF-50mF ক্যাপাসিটরের ইন-লাইনের ক্যাপাসিট্যান্স মান এবং ESR পরিমাপ করতে TP1 এবং TP3 থেকে দুটি তারের নেতৃত্ব দেওয়া যেতে পারে, মনে রাখবেন যে পরীক্ষার আগে ক্যাপাসিটরটিকে সম্পূর্ণরূপে নিষ্কাশন করা প্রয়োজন, যদি পরিমাপ ইন-লাইন, সার্কিট যেখানে ক্যাপাসিটর অবস্থিত তা পরীক্ষাটি সম্পন্ন করার আগে সম্পূর্ণভাবে সংযোগ বিচ্ছিন্ন করতে হবে।
2.7
প্রতিরোধ ক্রমাগত পরিমাপ পদ্ধতি, ক্রমাগত TP1 এবং TP3 এ ইনস্টল করা প্রতিরোধের মান এবং ইন্ডাকট্যান্স মান পরীক্ষা করে।ইন্ডাকট্যান্স তখনই পরিমাপ করা হয় যখন পরীক্ষার অধীনে প্রতিরোধ ক্ষমতা 2100 ওহমের কম হয় এবং আবেশ 0.01mH থেকে 20H পর্যন্ত পরিমাপ করা হয়।প্রস্থান করতে পরীক্ষা বোতাম টিপুন এবং ধরে রাখুন।
2.8 1-||-3
ক্যাপাসিট্যান্স ক্রমাগত পরিমাপ পদ্ধতি ক্রমাগত TP1 এবং TP3 এ মাউন্ট করা ক্যাপাসিট্যান্স মান পরীক্ষা করে।ছোট ক্যাপাসিট্যান্স ক্যাপাসিটরগুলির জন্য, ক্যাপাসিট্যান্সের মানগুলি শুধুমাত্র এই পরীক্ষা পদ্ধতিতে পরিমাপ করা যেতে পারে।0.01Ω রেজোলিউশন সহ 90nF-এর বেশি ক্যাপাসিটরের জন্য সমতুল্য সিরিজ প্রতিরোধের (ESR) মান পরিমাপ করা হয়।5000pF এর উপরে ক্যাপাসিটারগুলি চার্জ করার পরে তাদের ভোল্টেজ ড্রপ রেট দেখায়।
এই ফাংশন ছাড়া 2.9 DS18B20 রাশিয়ান সংস্করণ
DS18B20 হল একটি তাপমাত্রা সেন্সর যা ডেটা স্থানান্তর করতে একটি একক বাস যোগাযোগ পদ্ধতি ব্যবহার করে এবং ট্রায়োড (TO-92) এর মতো একই প্যাকেজ রয়েছে, নীচের চিত্রটি DS18B20-এর পিনআউট দেখায়।

DS18B20 টেস্ট ফাংশনে প্রবেশ করার পর, ডিসপ্লের দ্বিতীয় লাইনটি পরীক্ষা ধারক এবং DS18B20 এর মধ্যে সংযোগ দেখায়, "1=GND 2=DQ 3=VDD", নির্দেশ করে যে TP1 DS18B20-এর GND-এর সাথে সংযুক্ত, TP2 হল DS18B20 এর DQ এর সাথে সংযুক্ত এবং TP3 DS18B20 এর VDD এর সাথে সংযুক্ত।পরীক্ষক স্বয়ংক্রিয়ভাবে DS18B20 চিনতে পারে না, তাই আপনাকে DS18B20 ইনস্টল করতে দ্বিতীয় লাইনের নির্দেশাবলী অনুসরণ করতে হবে।
পরীক্ষক DS18B20 দ্বারা পরিমাপ করা 12-সংখ্যার তাপমাত্রার ফলাফল পড়তে পারে এবং এটিকে 0.0625°C রেজোলিউশনের সাথে সংশ্লিষ্ট সেলসিয়াস তাপমাত্রা মান হিসাবে তৃতীয় লাইনে প্রদর্শন করতে পারে।
স্ক্র্যাচপ্যাড: পরীক্ষক DS18B20-এর 8টি অভ্যন্তরীণ মেমরি কোষ এবং CRC চেক মানের শেষ বাইটের বিষয়বস্তু পড়ে।মোট 9 বাইট।
স্ক্র্যাচপ্যাড BYTE
তাপমাত্রা LSB 0
তাপমাত্রা MSB 1
TH/USER BYTE 1 2
TL/USER BYTE 2 3
কনফিগ 4
সংরক্ষিত 5
সংরক্ষিত 6
সংরক্ষিত 7

সিআরসি 8

উদাহরণস্বরূপ, যদি একবারে পড়া মানটি হয় স্ক্র্যাচপ্যাড: EC014B467FFF0C102A তাহলে সম্পর্কটি নিম্নরূপ
স্ক্র্যাচপ্যাড মান BYTE
তাপমাত্রা LSB EC 0
তাপমাত্রা MSB 01 1
TH/USER BYTE 1 4B 2
TL/USER BYTE 2 46 3
কনফিগ 7F 4
সংরক্ষিত FF 5
সংরক্ষিত 0C 6
সংরক্ষিত 10 7

CRC 2A 8

64-বিট রম: পরীক্ষক দ্বারা পড়া প্রতিটি DS18B20 এর বিশ্বব্যাপী অনন্য ডিভাইস ID, যা 64 বিট দীর্ঘ।এটি 3 ভাগে বিভক্ত।

উদাহরণস্বরূপ, একটি DS18B20 দ্বারা পড়া 64-বিট রম
64-বিট রম: 28FF4D58361604A1
তারপর আছে
8-বিট ফ্যামিলি কোড 28
48-বিট সিরিয়াল নম্বর 041636584DFF
8-বিট সিআরসি কোড A1

দ্রষ্টব্য: সমস্ত অংশ হেক্সাডেসিমেলে রয়েছে, তাপমাত্রার মান (TEMP) ব্যতীত, যা দশমিকে।
DS18B20-এর তাপমাত্রা পরিমাপের পরিসর হল -55°C - 125°C।এই ফাংশন থেকে প্রস্থান করতে পরীক্ষা বোতাম টিপুন এবং ধরে রাখুন।
2.10 C(uF)-সংশোধন
এই ফাংশনটি উচ্চ-ক্ষমতার ক্যাপাসিট্যান্সের পরিমাপ করা মান সংশোধন করতে ব্যবহৃত হয়, যা ডিফল্টরূপে 0% সেট করা হয়।এর মানে হল কোন সংশোধন নেই এবং -0.2% - 8% থেকে সেট করা হয়েছে।একটি ধনাত্মক মান ক্যাপাসিটরের পরিমাপিত মানকে হ্রাস করবে এবং একটি ঋণাত্মক মান ক্যাপাসিটরের পরিমাপিত মানকে বাড়িয়ে তুলবে।
সেট করার পরে, প্রস্থান করতে পরীক্ষা বোতাম টিপুন এবং ধরে রাখুন।
2.11 এই ফাংশন ছাড়া IR_Decoder রাশিয়ান সংস্করণ
এই ফাংশনের জন্য একটি 1838 ইন্টিগ্রেটেড IR রিসিভার (পালস টাইপ) ব্যবহার করা প্রয়োজন, এই ফাংশনটি প্রবেশ করার পরে, প্রদর্শনের প্রম্পটের দ্বিতীয় লাইনটি পর্যবেক্ষণ করুন যা ""1=DOUT 2=GND 3=VCC" স্ট্রিংটি দেখায়। স্ট্রিংটি পরীক্ষক এবং IR রিসিভারের 3টি পরীক্ষার পয়েন্ট নির্দেশ করে৷ স্ট্রিংটি পরীক্ষক এবং IR রিসিভার হেডের 3টি পরীক্ষার পয়েন্টের মধ্যে সংযোগ নির্দেশ করে, যা অবশ্যই নির্দেশাবলী অনুসারে কঠোরভাবে সংযুক্ত থাকতে হবে৷ শুধুমাত্র একটি IR রিসিভার পরীক্ষা স্ট্যান্ডে খালি বা সঠিকভাবে ইনস্টল করা যেতে পারে, এতে অন্য কোন উপাদান স্থাপন করা যাবে না, এবং পরীক্ষার পয়েন্টগুলি তার দিয়ে ছোট করা যাবে না। এটি অপ্রত্যাশিত ত্রুটিগুলি এড়াতে। নীচের চিত্রটি IR উদাহরণের মাউন্টিং ওরিয়েন্টেশন দেখায় রিসিভার মাথা।
TP1 IR রিসিভার হেডের DOUT পিনের সাথে, TP2 থেকে GND এবং TP3 থেকে VCC এর সাথে সংযুক্ত।
IR রিমোট কন্ট্রোল ডিকোডিং ফাংশন দুটি IR রিমোট কন্ট্রোল কোডিং ফরম্যাট সমর্থন করে।
বিন্যাস I
বিন্যাস 2

উপরের দুটি ফর্ম্যাট মোটামুটি একই, পার্থক্যটি বুট কোডের দৈর্ঘ্যের মধ্যে রয়েছে।ফর্ম্যাট 1 হল 9MS এবং ফর্ম্যাট 2 হল 4.5MS৷
IR রিমোট কন্ট্রোল ডিকোডিং ফাংশন যথাক্রমে ফরম্যাট ওয়ান এবং TC9012 ফরম্যাট দুই-এর জন্য uPD6121 ব্যবহার করে।

অপারেটিং নির্দেশাবলী
আইআর রিমোট কন্ট্রোল ডিকোডিং ফাংশন শুধুমাত্র ফাংশন মেনু থেকে অ্যাক্সেস করা যেতে পারে।IR রিমোট কন্ট্রোল ডিকোডিং ফাংশনে প্রবেশ করার আগে, টেস্ট স্ট্যান্ডে বা স্কয়ার ওয়েভ আউটপুট টার্মিনালগুলিতে কোনও উপাদান থাকা উচিত নয়।আইআর রিমোট কন্ট্রোল ডিকোডিং ফাংশনটি প্রবেশ করান এবং ডিসপ্লেতে "স্ট্যান্ডিং বাই..." দেখানো পর্যন্ত অপেক্ষা করুন, ডিসপ্লেতে "স্ট্যান্ডিং বাই..." স্ট্রিং প্রদর্শিত হওয়ার পরে, ইন্টিগ্রেটেড আইআর রিসিভার হেডটি টেস্ট বেসে রাখুন এবং এটি লক করুন। স্থানরিমোট কন্ট্রোল তারপর IR রিসিভার মাথার দিকে নির্দেশ করা যেতে পারে এবং বহিস্কার করা যেতে পারে।যদি রিমোট কন্ট্রোলের জন্য ব্যবহৃত কোডটি স্বীকৃত হয়।তৃতীয় লাইনটি অক্ষরের একটি স্ট্রিং দেখাবে ">>>>>>>>>>" একটি সফল ডিকোড নির্দেশ করে এবং চতুর্থ লাইনটি রিমোট কন্ট্রোলের জন্য ব্যবহৃত কোড বিন্যাসটি দেখাবে।পঞ্চম লাইন ইউজার কোডের প্রথম বাইট (ইউজার কোড1) দেখায় এবং ষষ্ঠ লাইন ইউজার কোডের (ইউজার কোড2) দ্বিতীয় বাইট দেখায়।সপ্তম লাইন ডেটা কোড (ডেটা) এবং ডেটা ইনভার্স কোড (~ডেটা) দেখায়।
(IR ডিকোডার ফাংশনের সমস্ত মান হেক্সাডেসিমেল বিন্যাসে রয়েছে।
IR ডিকোডিং ফাংশন শুধুমাত্র একক কী মোড সমর্থন করে, ক্রমাগত মোড নয়।এই ফাংশনটি পরীক্ষা করার সময়, আমি দেখেছি যে পরীক্ষার জন্য ব্যবহৃত বেশ কয়েকটি টিভি রিমোট কন্ট্রোল ছিল TC9012, ছোট Mp3 রিমোট কন্ট্রোল ছিল uPD6121, এবং এয়ার কন্ডিশনার রিমোট কন্ট্রোল স্বীকৃত হয়নি :-(।) সীমাবদ্ধতার কারণে, আর কোনও পরীক্ষা করা যায়নি সম্পন্ন.
এই ফাংশন থেকে প্রস্থান করার জন্য, পরীক্ষার ধারক থেকে রিসিভার হেডটি সরান এবং তারপর প্রস্থান করার জন্য ঘূর্ণমান এনকোডার সুইচ টিপুন এবং ধরে রাখুন।
2.11 এই ফাংশন ছাড়া IR_Encoder রাশিয়ান সংস্করণ
IR রিমোট কন্ট্রোল এনকোডার ফাংশনের জন্য একটি ইনফ্রারেড LED প্রয়োজন।পরীক্ষক এই ইনফ্রারেড LED নিয়ন্ত্রণ করতে পারে এবং এইভাবে একটি ইনফ্রারেড রিমোট কন্ট্রোল ফাংশন বাস্তবায়ন করতে পারে।যেহেতু পরীক্ষক শুধুমাত্র প্রায় 6mA এর সর্বাধিক ড্রাইভ কারেন্ট সরবরাহ করতে পারে, তাই নিয়ন্ত্রণ দূরত্ব একটি সাধারণ ইনফ্রারেড রিমোট কন্ট্রোলের সাথে তুলনা করা যায় না।ইনফ্রারেড রিসিভার হেড ট্রান্সমিট করার জন্য সারিবদ্ধ, এটি সম্ভবত 2m মধ্যে।
IR রিমোট কন্ট্রোল এনকোডিং দুটি ফরম্যাট সমর্থন করে, পূর্বে বর্ণিত IR রিমোট কন্ট্রোল ডিকোডিং ফর্ম্যাটের মতো।uPD6121 ফরম্যাট এক নির্দেশ করতে এবং TC9012 ফরম্যাট দুই নির্দেশ করতে ব্যবহৃত হয়।
অপারেটিং নির্দেশাবলী
IR রিমোট কন্ট্রোল কোডিং ফাংশন শুধুমাত্র ফাংশন মেনু থেকে অ্যাক্সেস করা যেতে পারে।IR রিমোট কন্ট্রোল কোডিং ফাংশনে প্রবেশ করার আগে, টেস্ট স্ট্যান্ডে বা স্কয়ার ওয়েভ আউটপুট টার্মিনালগুলিতে কোনও উপাদান থাকা উচিত নয়।ইনফ্রারেড রিমোট কন্ট্রোল কোডিং ফাংশনে প্রবেশ করার পরে, একটি ইনফ্রারেড LED কে স্কোয়ার ওয়েভ আউটপুট টার্মিনালের সাথে সংযুক্ত করুন, ইনফ্রারেড LED এর নেতিবাচক টার্মিনালটি পৃথিবীর সাথে সংযুক্ত এবং পজিটিভ টার্মিনালটি আউটপুটের সাথে সংযুক্ত করুন।ইনফ্রারেড LED এর ইতিবাচক এবং নেতিবাচক টার্মিনালগুলি অপারেশনের সুবিধার্থে তারগুলি ব্যবহার করে প্রসারিত করা যেতে পারে।ইনফ্রারেড LED এর লম্বা পা ধনাত্মক এবং ছোট পা নেতিবাচক।
প্রদর্শনের বাম কলামে একটি ">" চিহ্ন রয়েছে যা নির্দেশ করে যে বর্তমানে কোন প্যারামিটার সেট করা হচ্ছে৷পরীক্ষা বোতামে একটি সংক্ষিপ্ত প্রেস বিভিন্ন সেটিং আইটেমগুলির মধ্যে ">" টগল করে৷দ্বিতীয় লাইন, "প্রোটোকল", ব্যবহার করার জন্য এনকোডিং বিন্যাস সেট করে।পরীক্ষার বোতামটি বাম এবং ডানদিকে ঘোরানো "uPD6121" এবং "TC9012" এর মধ্যে সুইচ করে।
তৃতীয় এবং চতুর্থ লাইন "ব্যবহারকারী কোড1" এবং "ব্যবহারকারী কোড2" ব্যবহারকারী কোডের প্রথম এবং দ্বিতীয় বাইট সেট করে, যা পরীক্ষার বোতামটি বামে ঘোরানোর মাধ্যমে 1-এর ধাপে হ্রাস করা যায় এবং পরীক্ষার বোতামটি ঘোরানোর মাধ্যমে 1-এর ধাপে বৃদ্ধি করা যেতে পারে। অধিকার
পঞ্চম লাইন ডেটা কোড সেট করে, যা বাম-হাতের পরীক্ষা বোতামের জন্য 1 দ্বারা হ্রাস করা যেতে পারে এবং ডান-হাতের পরীক্ষা বোতামের জন্য 1 দ্বারা বৃদ্ধি করা যেতে পারে।ডেটা ইনভার্স কোডটি ডেটা কোড থেকে স্বয়ংক্রিয়ভাবে গণনা করা হয় এবং ম্যানুয়ালি সেট করা যায় না।
ব্যবহারকারী কোড এবং ডেটা কোডের মান নির্ধারণ করার সময়, পরীক্ষার বোতামটি বাম এবং ডানে ঘোরানোর মাধ্যমে 1 এর ইউনিটে মান পরিবর্তন করার পাশাপাশি, পরীক্ষার বোতাম টিপে এবং ধরে রেখে মানটি 0x10 এর ইউনিটেও বাড়ানো যেতে পারে। দীর্ঘ সময়, কিন্তু খুব দীর্ঘ না, যদি খুব দীর্ঘ, ফাংশন প্রত্যাহার করা হয়।এটি প্রথমে উপলব্ধি করা সহজ নয়।ষষ্ঠ লাইন হল নির্গত নিয়ন্ত্রণ "এমিট:"।">" চিহ্নটিকে এই লাইনে সরানোর মাধ্যমে, উপরে সেট করা ডেটা অনুযায়ী ইনফ্রারেড আলো নির্গত করতে পরীক্ষার বোতামটি বাম এবং ডানে ঘোরানো যেতে পারে।আপনি যখন পরীক্ষার সুইচটি চালু করবেন, আপনি "->" চিহ্নের একটি দ্রুত ফ্ল্যাশ দেখতে পাবেন।এটি নির্দেশ করে যে ডেটা একবার নির্গত হয়েছে।
